Welke signaalproblemen kunnen het gevolg zijn van RF-kabelassemblages van slechte kwaliteit?

Bij hoogfrequente toepassingen zoals communicatie, uitzendingen, televisie en testen en meten is een stabiele transmissie van RF-signalen cruciaal. RF-kabelassemblages, als belangrijke componenten die apparaten voor signaaloverdracht verbinden, hebben een directe invloed op de algehele systeemprestaties. Als de kwaliteit van de RF-kabelmontage ondermaats is, zelfs als de kernapparatuur hoge prestaties levert, kunnen er verschillende signaalproblemen optreden en in ernstige gevallen kan het systeem zelfs niet goed functioneren.

1. Aanzienlijk verhoogde signaalverzwakking
Het meest voorkomende probleem bij RF-kabelassemblages van slechte kwaliteit is een verhoogde signaalverzwakking. RF-coaxkabels van lage kwaliteit met onvoldoende geleiderzuiverheid en een onredelijke afschermingslaagstructuur zullen leiden tot meer energieverlies tijdens de signaaloverdracht. Deze verzwakking wordt zelfs nog duidelijker bij hogere frequenties, wat uiteindelijk resulteert in onvoldoende signaalsterkte aan de ontvangende kant, een kortere communicatieafstand of wazige beelden.

In communicatiesystemen vereist overmatige verzwakking vaak een verhoging van het zendvermogen ter compensatie, wat niet alleen het energieverbruik verhoogt, maar ook de systeemstabiliteit extra onder druk kan zetten.

2. Impedantie-mismatch veroorzaakt signaalreflectie
RF-systemen stellen zeer strenge eisen aan impedantiematching. Hoogwaardige RF-kabelassemblages behouden doorgaans een stabiele en consistente karakteristieke impedantie, terwijl producten van slechte kwaliteit vaak impedantiefluctuaties hebben. Wanneer er sprake is van een impedantie-mismatch, zal het RF-signaal reflecties in het transmissiepad genereren, waardoor staande golven ontstaan.

Signaalreflectie leidt tot een verminderde transmissie-efficiëntie en kan in ernstige gevallen de zendapparatuur beschadigen. In test- en meetscenario's heeft impedantie-mismatch een directe invloed op de nauwkeurigheid van testresultaten, waardoor de gegevens onbetrouwbaar worden.

3. Signaalvervorming en golfvormafwijkingen
RF-kabelassemblages van slechte kwaliteit kunnen ook tot signaalvervorming leiden. Een niet-uniforme geleiderstructuur en onstabiele diëlektrische eigenschappen van de isolatielaag zullen de voortplantingssnelheid en fasekarakteristieken van het signaal in de kabel beïnvloeden. Dit probleem is vooral merkbaar bij breedband- of snelle signaaloverdracht, waardoor gemakkelijk golfvormvervorming en verhoogde jitter ontstaat.

In digitale communicatiesystemen verhoogt signaalvervorming de bitfoutenkans, vermindert de betrouwbaarheid van de systeemtransmissie en kan in ernstige gevallen zelfs leiden tot communicatieonderbrekingen.

4. Aanzienlijk toegenomen externe interferentie
Afschermingsprestaties zijn een van de belangrijke indicatoren van RF-kabelassemblages. Als de afschermingslaag een lage weefdichtheid of een onredelijk structureel ontwerp heeft, kan externe elektromagnetische interferentie gemakkelijk de kabel binnendringen, waardoor het radiofrequentiesignaal (RF) wordt vervuild. Deze interferentie is vooral prominent aanwezig in complexe elektromagnetische omgevingen, zoals communicatiebasisstations, zendmasten of industriële locaties.

Verhoogde externe interferentie manifesteert zich doorgaans als verhoogde signaalruis en verminderde stabiliteit, wat uiteindelijk de kwaliteit van audio-, video- of gegevensoverdracht beïnvloedt.

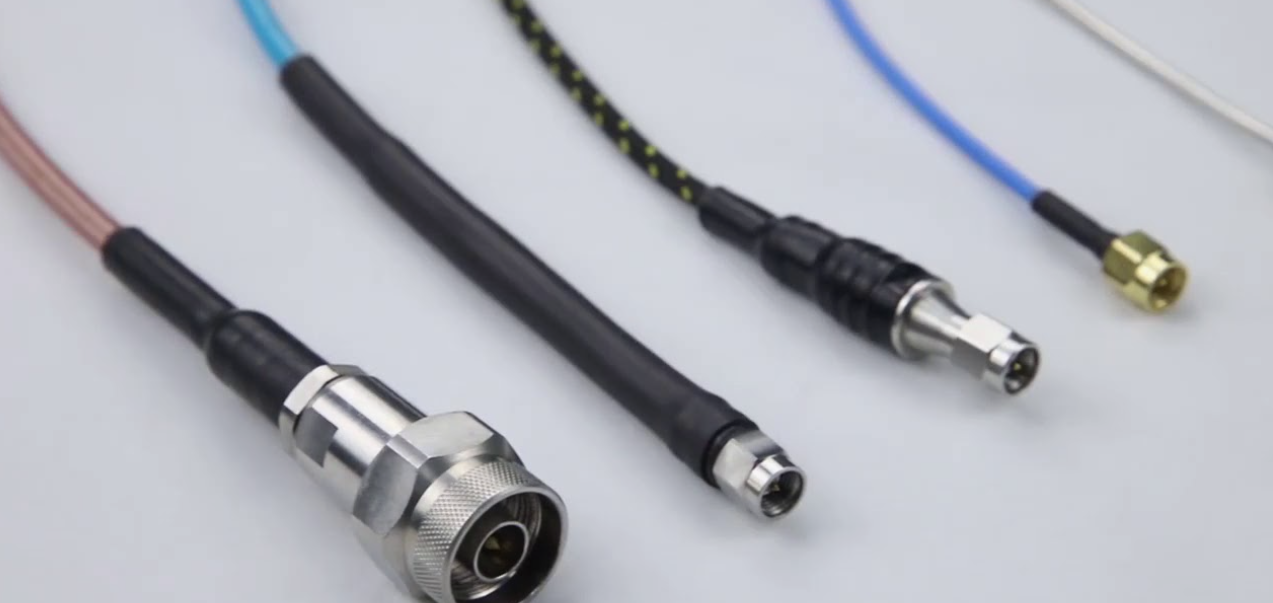

5. Risico's van slecht connectorcontact
RF-kabelassemblages omvatten niet alleen de kabel zelf, maar ook de connectoren. Connectoren van slechte kwaliteit hebben een lage verwerkingsprecisie en een onstabiele beplating, wat leidt tot slecht contact en verhoogde contactweerstand. Deze problemen zijn zelfs nog duidelijker bij langdurig gebruik of in trillende omgevingen.

Een slecht connectorcontact kan periodieke signaalonderbrekingen en signaaljitter veroorzaken, wat aanzienlijke problemen kan opleveren voor de werking en het onderhoud van het systeem.

6. Verminderde stabiliteit en betrouwbaarheid op de lange termijn
RF-kabelassemblages van slechte kwaliteit vertonen vaak problemen met hun prestaties op de lange termijn. Snelle materiaalveroudering en slechte structurele stabiliteit kunnen in de loop van de tijd aanzienlijke veranderingen in de elektrische prestaties veroorzaken. Een systeem dat in eerste instantie normaal lijkt, kan na een bepaalde periode van werking te maken krijgen met een verhoogde signaalverzwakking en een grotere staande golfverhouding.

Voor communicatie- en omroepsystemen die langdurig continu gebruik vereisen, verhoogt dit risico de onderhoudskosten en het risico op stilstand aanzienlijk.

7. Impact van de kettingreactie op de algehele systeemprestaties
Als fundamenteel onderdeel van een systeem hebben de kwaliteitsproblemen van RF-kabelsamenstellen vaak een 'vergrotend effect'. Signaalproblemen hebben niet alleen invloed op een enkele link, maar kunnen zich ook over het hele systeem verspreiden. In meerkanaals- of complexe netwerken kan één enkele RF-kabelassemblage van slechte kwaliteit bijvoorbeeld een prestatieknelpunt worden, waardoor de algehele systeemprestaties afnemen.

RF-kabelassemblages van slechte kwaliteit kunnen leiden tot problemen met signaalverzwakking, impedantie-aanpassing, signaalvervorming, anti-interferentiemogelijkheden en betrouwbaarheid op lange termijn. Voor hoogfrequente toepassingen zoals communicatie, uitzending, televisie en testen en meten is het kiezen van hoogwaardige, stabiele RF-kabelassemblages van fundamenteel belang om een ​​stabiele systeemwerking en signaalkwaliteit te garanderen.
