1,85 mm RF-coaxiale connector

Beschrijving:

De connector uit de 1,85 mm-serie (ook bekend als de 1,85 mm RF-connector) is een hoogwaardige radiofrequentieconnector (RF) die voornamelijk wordt gebruikt in toepassingen die hoge frequentie, hoge precisie en weinig verlies vereisen, vooral bij signaaloverdracht op 26,5 GHz of hoger. Het is een compact ontwerp van de connector uit de SMA-serie dat een kleiner formaat en hogere frequentieprestaties biedt in vergelijking met andere hoogfrequente connectoren zoals het V-type (2,92 mm) of het K-type (1,0 mm).

Parameter:

Belangrijkste technische specificaties:
◆ Karakteristieke impedantie: 50Ω
◆ Frequentiebereik: DC~67GHz
◆ Isolatieweerstand: ≥3000MΩ
◆ Diëlektrische weerstandsspanning: 500V (rms)
◆ Spanning staande golfverhouding (VSWR): ≤1,30
◆ Paringscycli: 500 keer

Informeer

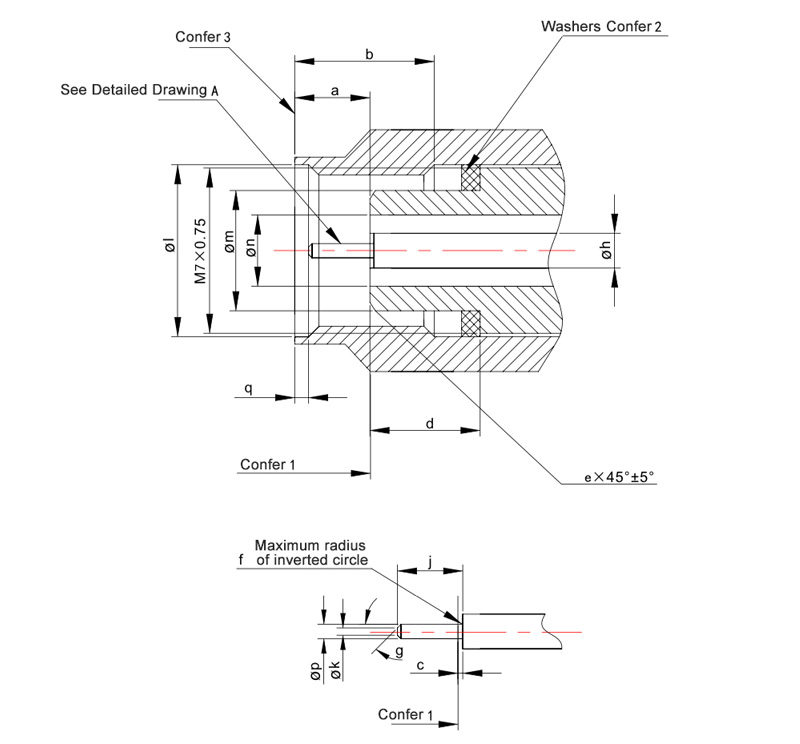

  • 1,85 MM serie JAckcoNtActeN connectorinterFace

Maat mm in
min maximaalimaalimaalimaal min maximaalimaalimaalimaal
a 1.850 2.450 0.073 0.096
B 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
D 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
F - RO.050 - R0,002
G 28° 32° 28° 32°
H 0.7909 0.8163 0.0311 0.0321
J 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
P 0.498 0.523 0.0196 0.0206
Q 0.508 0.762 0.020 0.030

OpmerkinGen:
1. MecHanische en elektrische referentieoppervlakken.
2. Sluitringen zoals vereist voor Klasse 1-connectoren.
3. VerBinDingsmoeren met voorwaartse offset.

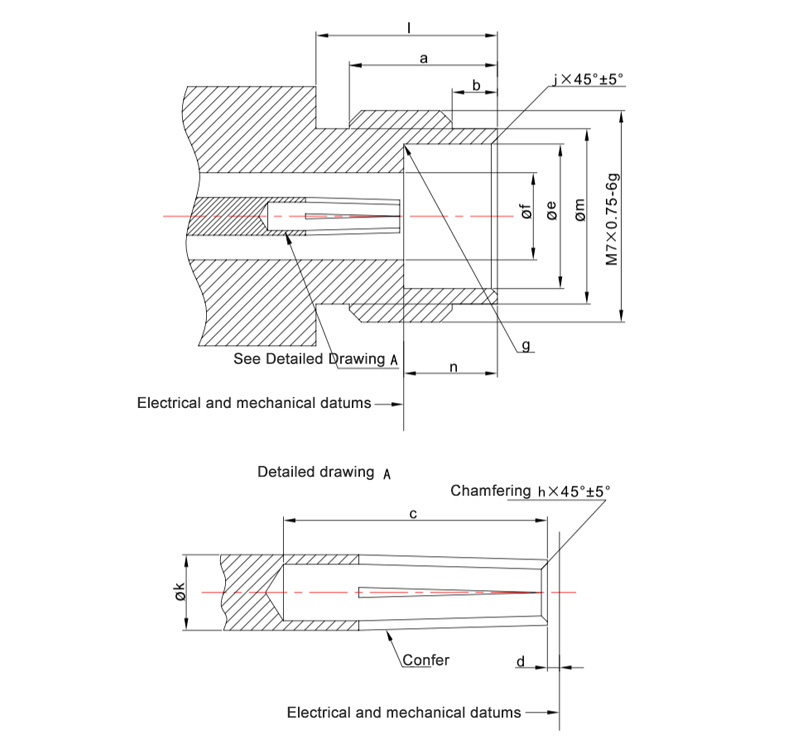

  • 1,85 mm serie jackcontacten connectorinterface

Maat mm in
min maximaalimaalimaalimaal min maximaalimaalimaalimaal
a 4.800 5.060 0.189 0.199
B 1.370 1.630 0.054 0.064
C 2.650 - 0.104 -
D 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
F 1.8373 1.8627 0.07233 0.07333
G - R0,130 - R0,005
H 0.100 0.130 0.004 0.005
J 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 - 0.236 -
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

OpmerkinGen:
De structuur van het buscontactstuk is willekeurig. Bij koppeling met pinnen met een diameter van 0,498 mm tot 0,523 mm moeten de afmetingen voldoen aan de reflectiecoëfficiënt, de koppelingskenmerken en de duurzaamheidseisen van de connector.

1,85 mm SERIES

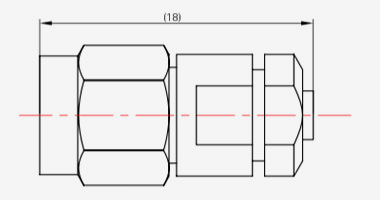

  • 1.85-JB1
    1.85-JB1
    Model Kabeltype
    1.85-JB1 SFT-50-1,670-047
  • 1,85 KB1
    1,85 KB1
    Model Kabeltype
    1,85 KB1 SFT-50-1,670-047
