Signaalverzwakking RF-connector? Oorzaken en oplossingen

In toepassingen zoals communicatieapparatuur, basisstationsystemen, testinstrumenten en draadloze modules komen veel ingenieurs een veelvoorkomend probleem tegen: het signaal wordt normaal getest aan de kant van het apparaat, maar wordt aanzienlijk zwakker of zelfs instabiel na het aansluiten van een RF-connector.

In de meeste gevallen ligt het probleem niet bij de apparatuur zelf, maar eerder bij een onjuiste selectie, installatie of gebruik van de RF-connector. Hieronder leggen we de veelvoorkomende oorzaken van aanzienlijke signaalverzwakking van de RF-connector uit op basis van praktische technische ervaring, samen met bijbehorende oplossingen.

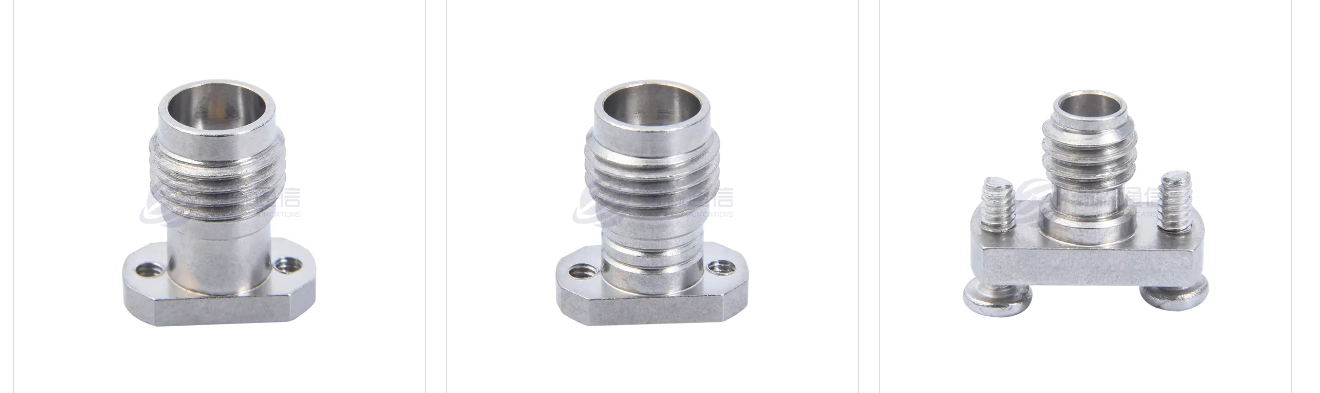

1. Wat is RF-connector Signaalverzwakking?
Signaalverzwakking van de RF-connector is, simpel gezegd, het fenomeen van verminderd vermogen en verslechterde kwaliteit nadat het signaal door de connector is gegaan. Dit manifesteert zich doorgaans als een verminderde signaalsterkte, een kortere communicatieafstand, een groter aantal bitfouten, golfvormvervorming en een verminderde systeemstabiliteit. In hoogfrequente systemen wordt dit effect versterkt, wat een directe invloed heeft op de prestaties van het hele systeem.

Onjuiste connectorselectie leidt tot signaalverzwakking
Bij veel projecten wordt in de initiële ontwerpfase de frequentie- en prestatieafstemming van connectoren over het hoofd gezien. Verschillende RF-connectormodellen hebben gedefinieerde werkfrequentiebereiken. Het gebruik van een interface met lagere specificaties in een hoogfrequent systeem kan gemakkelijk leiden tot meer invoegverlies, impedantie-mismatch en verbeterde signaalreflectie. Bovendien zal het gebruik van een interface van 75 ohm in een systeem van 50 ohm het reflectieverlies aanzienlijk vergroten, wat resulteert in een verslechterde signaalkwaliteit.

Signaalverlies door slecht contact
RF-connectoren zijn uiterst nauwkeurige componenten met extreem hoge eisen aan de contactstabiliteit. Als de connector niet volledig is ingestoken, de schroefdraadinterface niet is vastgedraaid of het middelste pencontact onstabiel is, zal dit leiden tot een verhoogde contactweerstand. Een verhoogde contactweerstand verhoogt niet alleen het signaalverlies, maar kan ook oververhitting en prestatievermindering op de lange termijn veroorzaken.

Plaatsing en materiaalkwaliteit beïnvloeden de signaaloverdracht
Het interne geleidermateriaal en de oppervlaktebeplating van de connector hebben een aanzienlijke invloed op de signaaloverdracht. Hoogwaardige RF-connectoren maken doorgaans gebruik van zeer zuiver koper en zijn verguld of verzilverd om geleidbaarheid en oxidatieweerstand te garanderen. Het gebruik van inferieure plateringsproducten kan gemakkelijk leiden tot oppervlakteoxidatie, ruwe contactoppervlakken en verhoogde weerstand, wat resulteert in een steeds groter inbrengverlies bij langdurig gebruik.

Bedrijfsfrequentie overschrijdt het ontwerpbereik van de connector
Elke RF-connector heeft een gedefinieerde maximale bedrijfsfrequentielimiet. Het gebruik van connectoren die verder gaan dan hun ontwerpfrequentie kan leiden tot impedantie-mismatch, verergerd retourverlies en signaalvervorming. Dit geldt met name voor 5G-communicatie, millimetergolftoepassingen en uiterst nauwkeurige testsystemen, waar de vereisten voor het frequentiebereik nog hoger zijn, waardoor connectorspecificaties nodig zijn die strikt overeenkomen met de systeemvereisten.

Onjuiste installatieprocessen veroorzaken prestatievermindering

Het installatieproces van RF-connectoren bepaalt rechtstreeks de uiteindelijke signaalprestaties. Veelvoorkomende problemen zijn onder meer oververhitting tijdens het solderen, wat schade aan de isolatie veroorzaakt, onjuist krimpen dat discontinuïteiten in de afscherming veroorzaakt, en niet-standaard draadstripafmetingen waardoor de middengeleider niet goed uitgelijnd is. Deze ogenschijnlijk kleine problemen kunnen de continuïteit van de impedantie direct verstoren, wat resulteert in extra signaalverlies.

2. Hoe bepaal ik of connectorgerelateerde signaalverzwakking de oorzaak is?
Bij daadwerkelijke foutopsporing kunt u de connector vervangen door een geverifieerde, gekwalificeerde connector voor vergelijkende tests. Als het signaal aanzienlijk verbetert, kan de oorzaak van het probleem worden geïdentificeerd. Een netwerkanalysator kan ook worden gebruikt om parameters zoals invoegverlies, retourverlies en VSWR te testen, die rechtstreeks de prestatiestatus van de connector weerspiegelen. Bovendien is het visueel inspecteren van de interface op vervorming, oxidatie of loskomen ook een zeer effectieve methode voor het oplossen van problemen.
