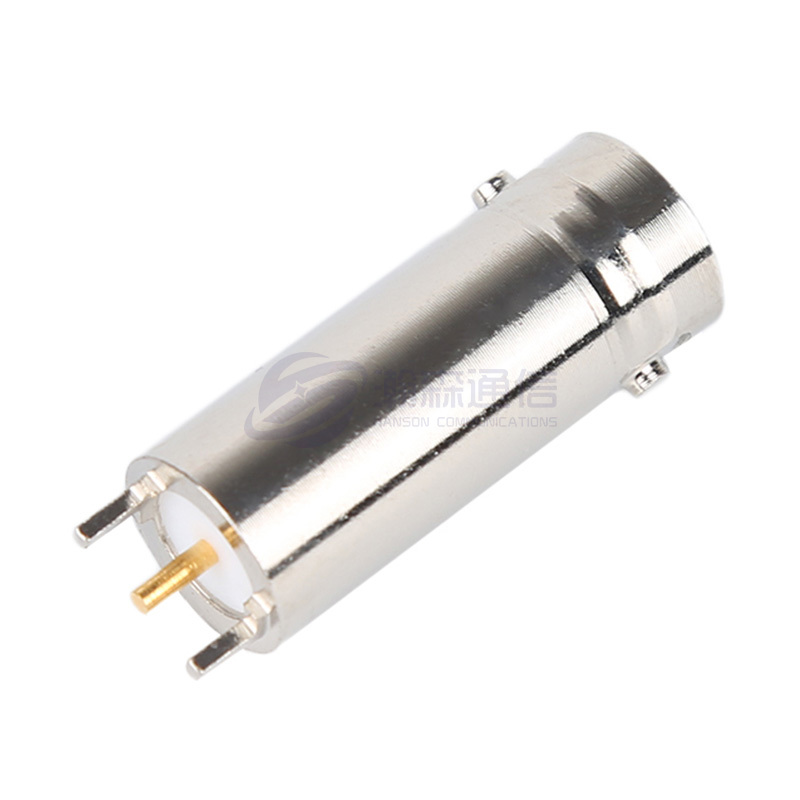

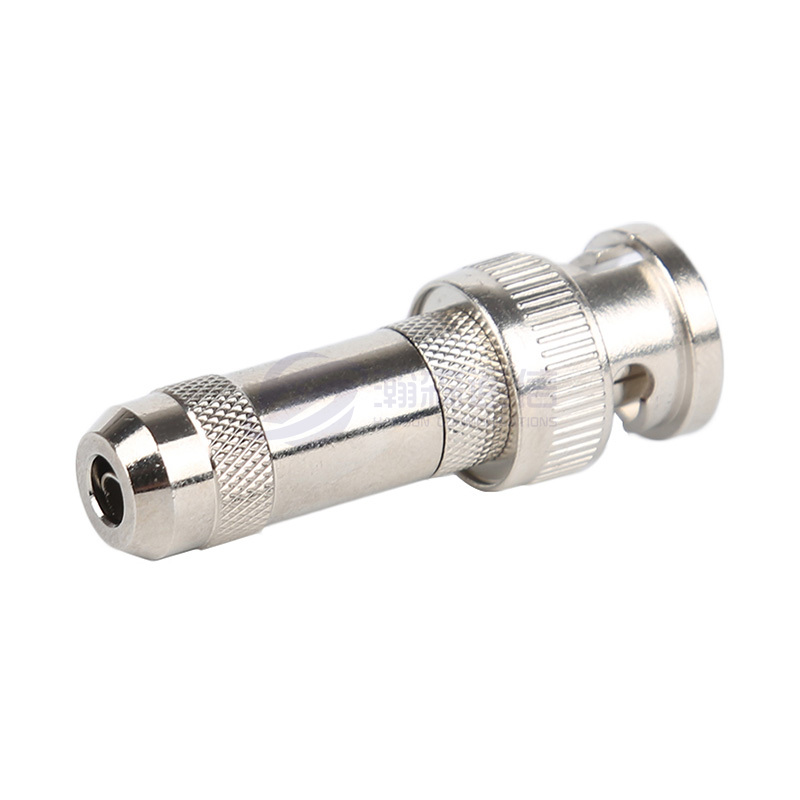

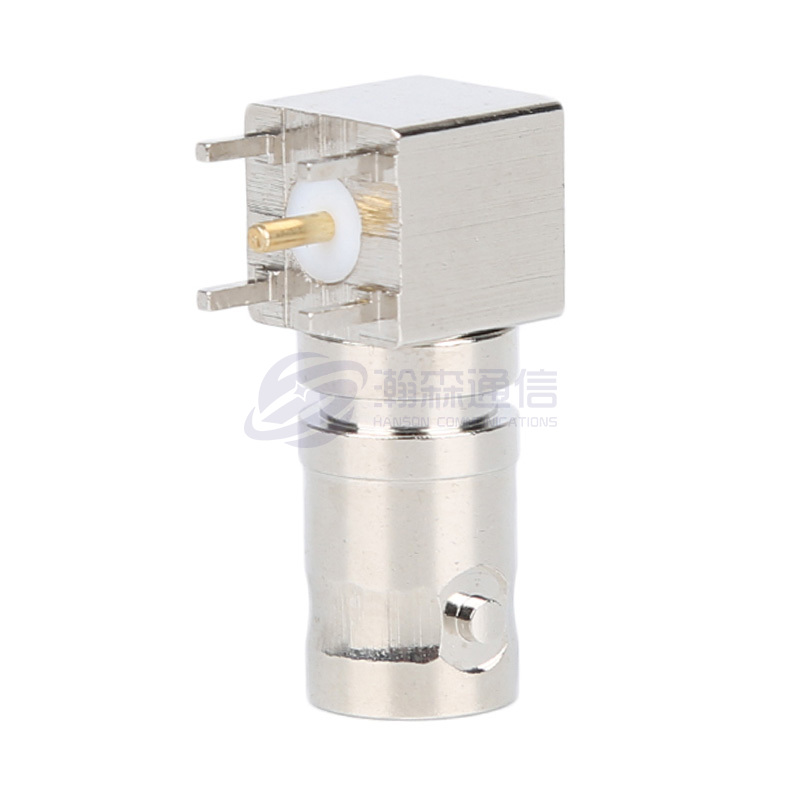

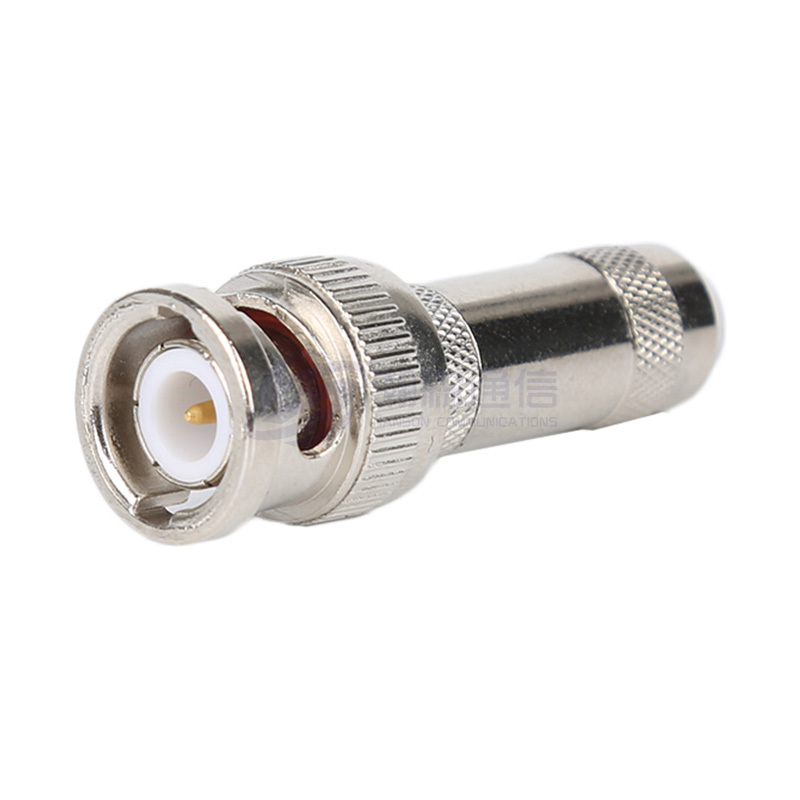

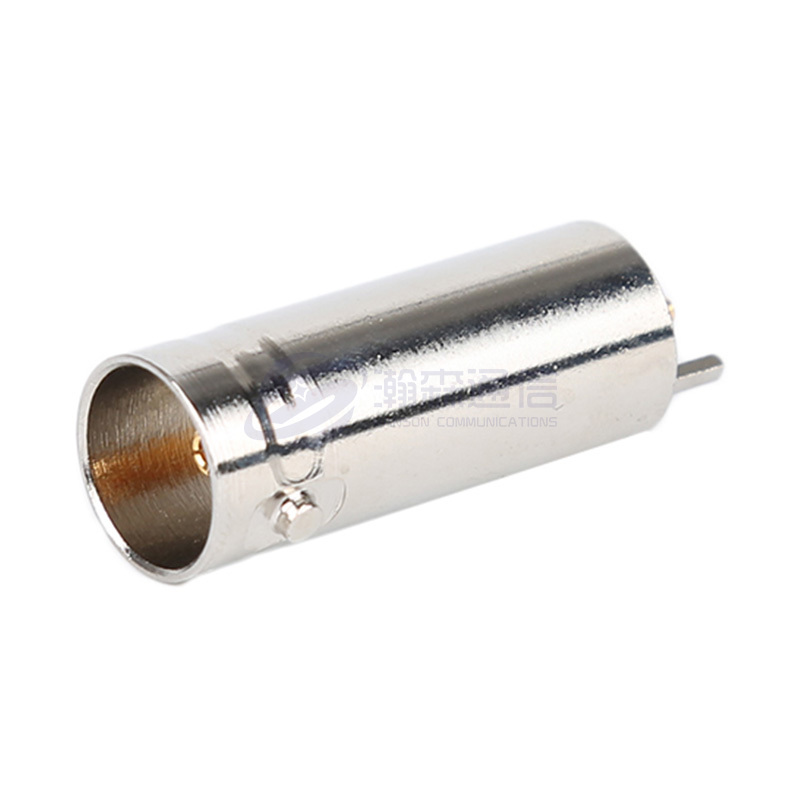

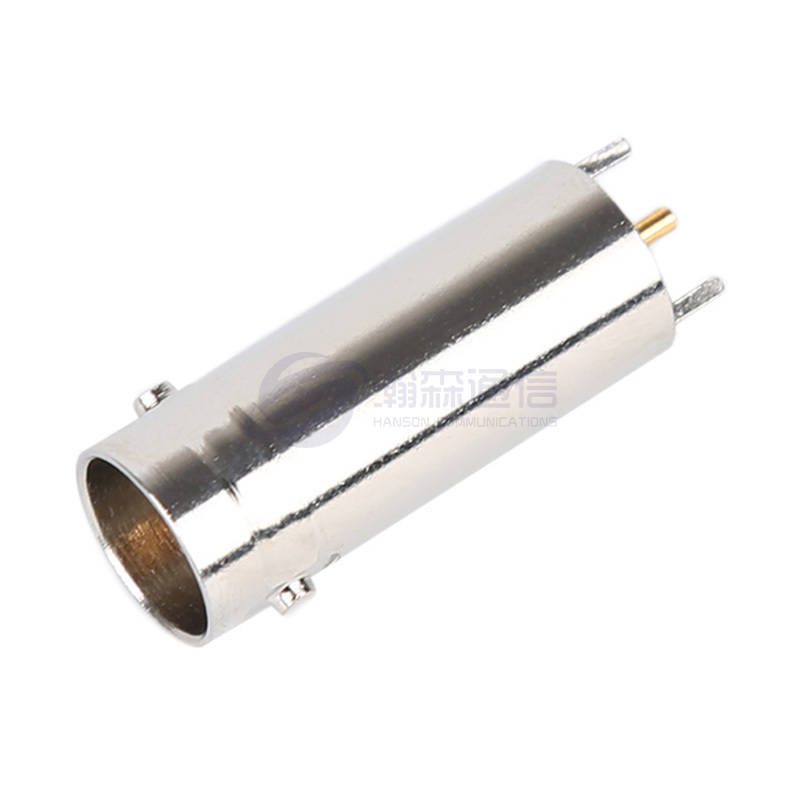

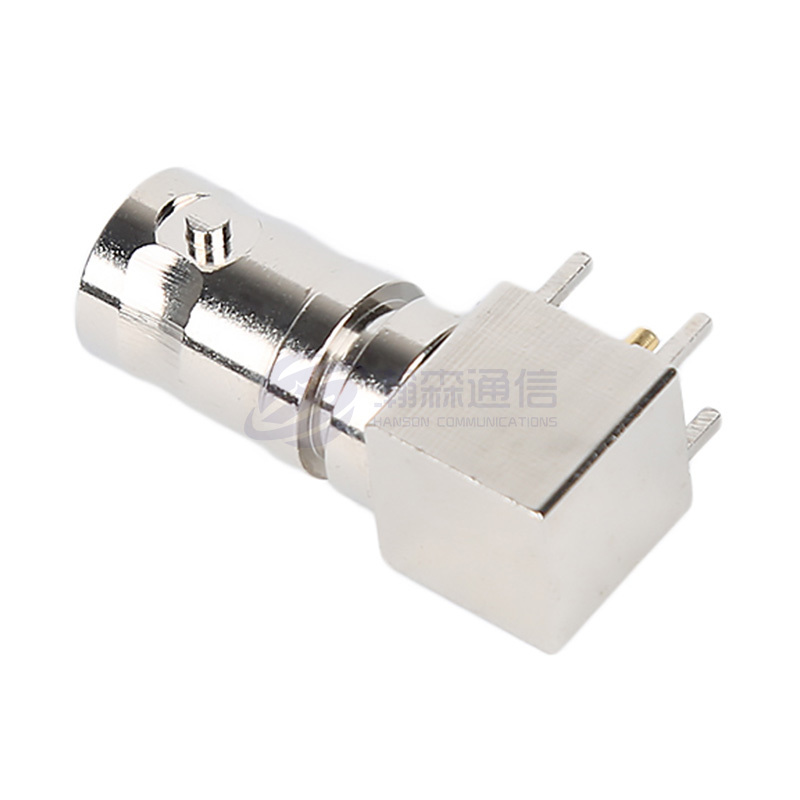

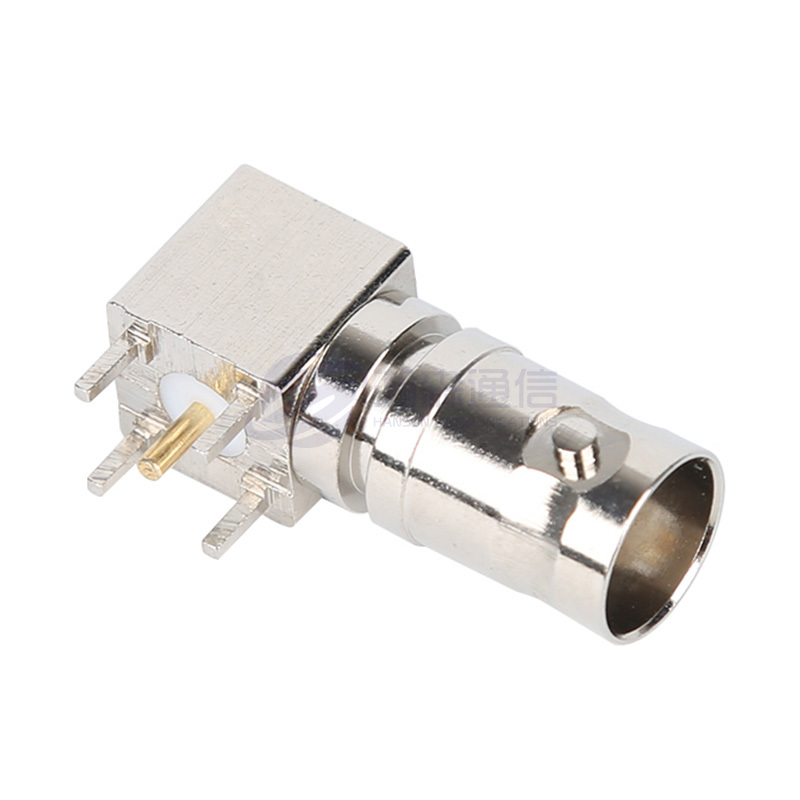

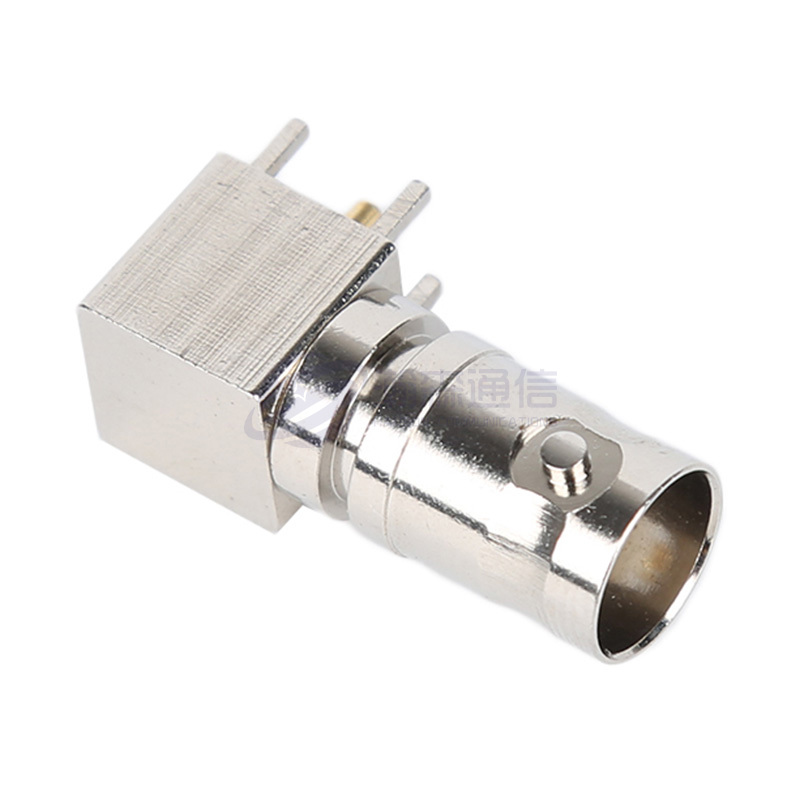

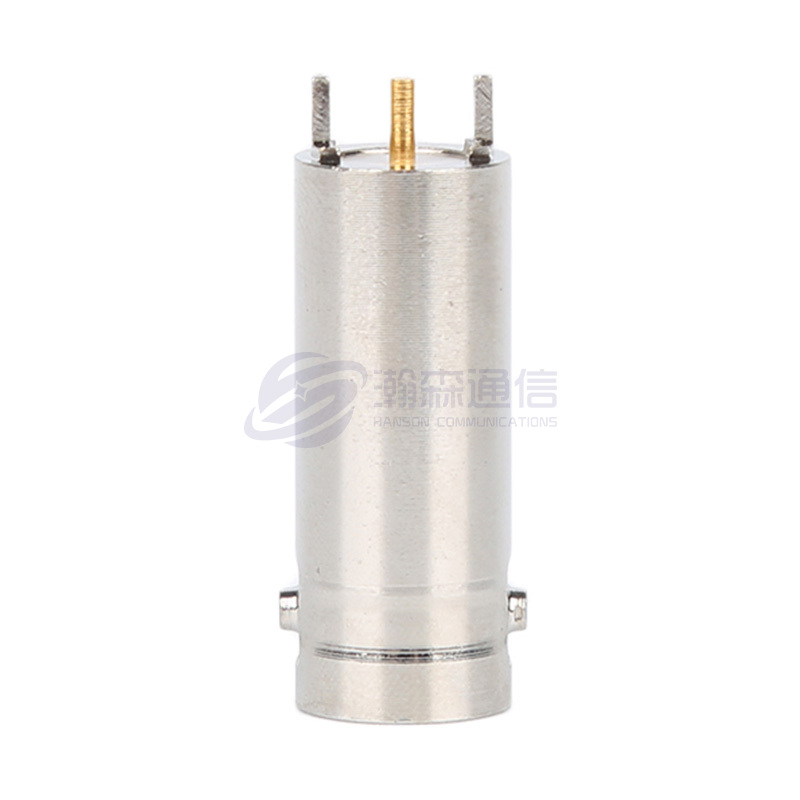

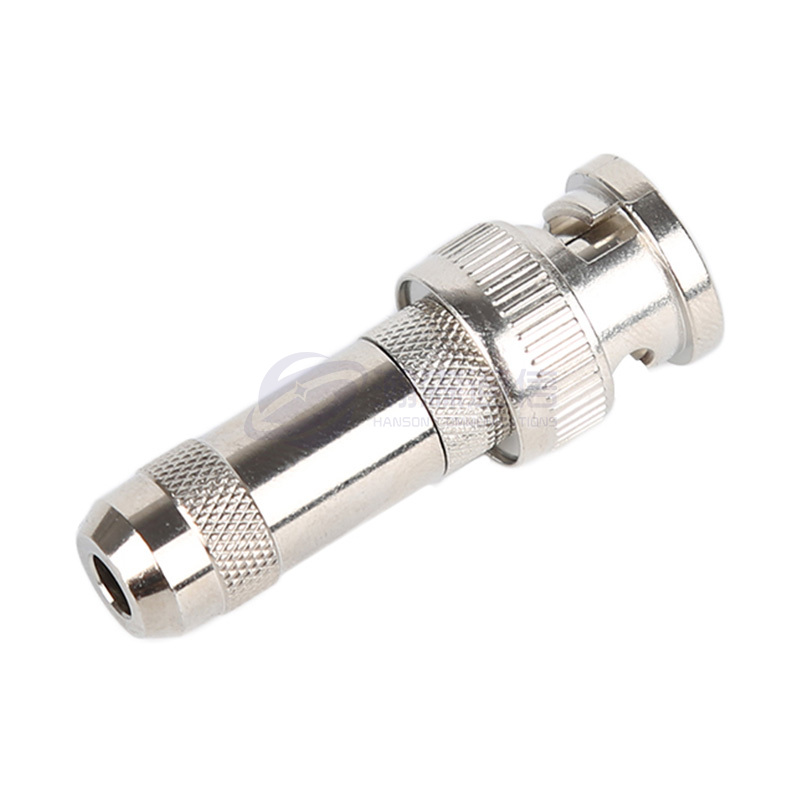

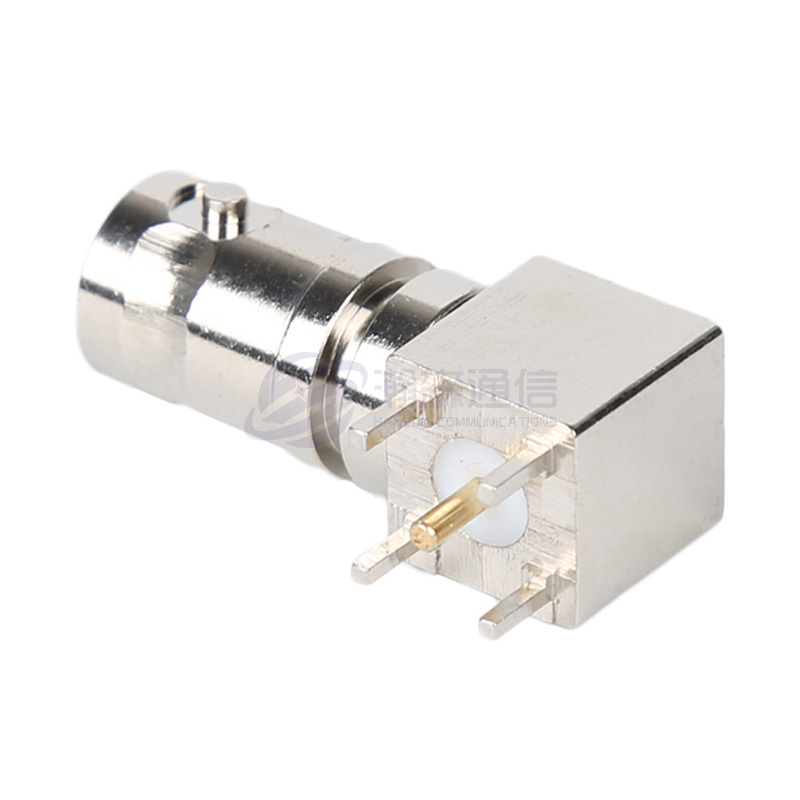

BNC-connector

Beschrijving:

De RF-coaxiale connector uit de BNC-serie is een RF-coaxiale connector van het bajonettype, ontwikkeld in overeenstemming met de Amerikaanse militaire standaard MIL-C-39012. Het heeft de kenmerken van snelle verbinding en betrouwbaar contact en is een van de meest gebruikte en gebruikte connectoren ter wereld. De karakteristieke impedantie van de RF-coaxiale connector uit de BNC-serie is verdeeld in 50Ω en 75Ω, en de afmetingen van de twee verschillende impedantieconnectoren zijn op elkaar afgestemd.

Parameter:

Belangrijkste technische specificaties:
◆ Karakteristieke impedantie: 50Ω/75Ω
◆ Frequentiebereik: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Isolatieweerstand: ≥5000MΩ
◆ Diëlektrische weerstandsspanning: 1500V (rms)
◆ Spanning staande golfverhouding (VSWR): ≤1,25
◆ Paringscycli: 500 keer

Informeer

Afm
Ltr 		Millimeters (inch)

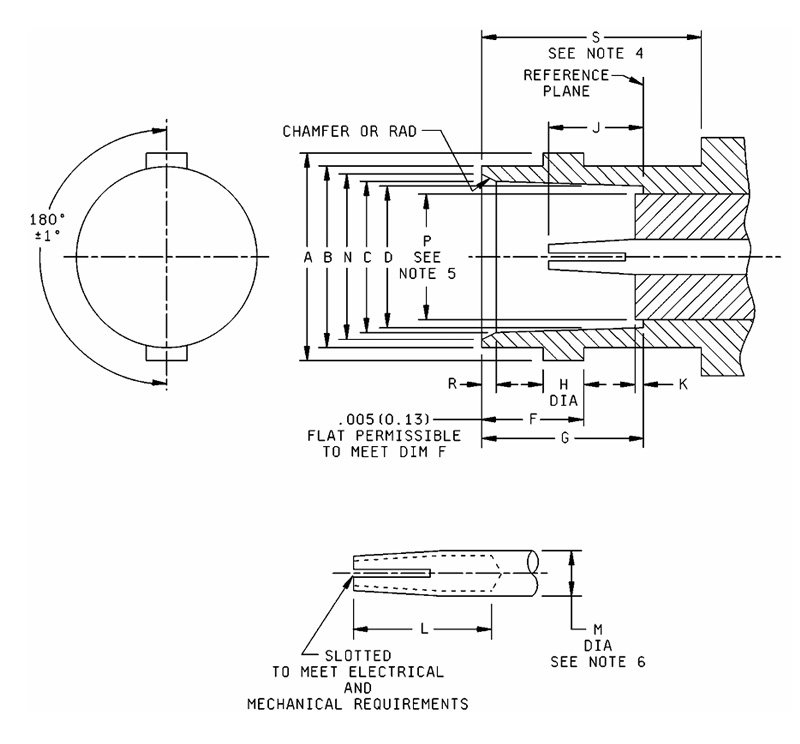

Minimum Maximaal

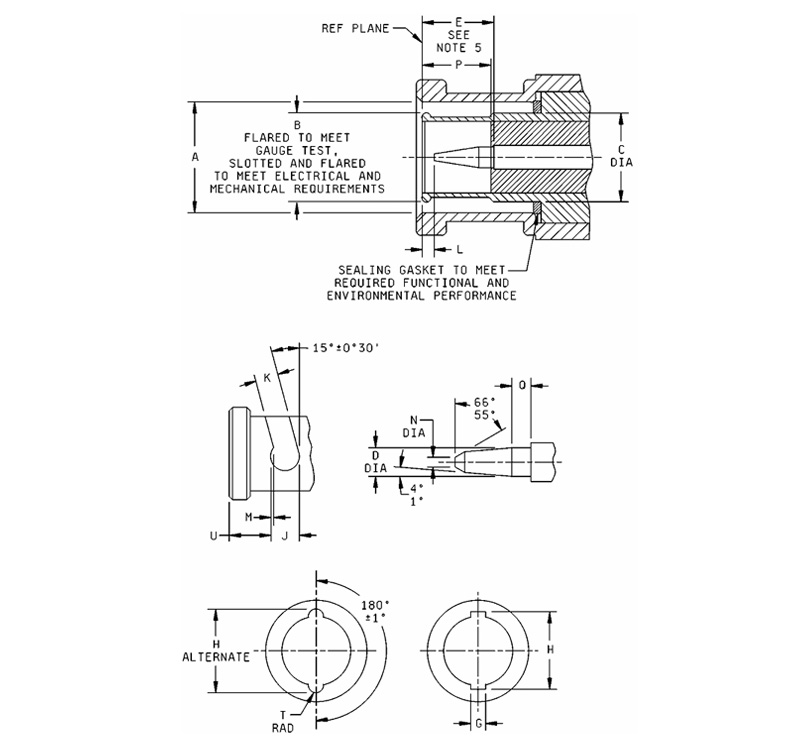

A .432 (10,97) .436 (11.07)
B .378 (9,60) .382 (9,70)
C .327 (8,31) .333 (8,46)
D .319 (8.10) .321 (8,15)
F .204 (5,18) .208 (5,28)
G .327 (8,31) .335 (8,51)
H .075 (1,91) 081(2,06)
」 .186 (4,72) .206 (5,23)
K ------- .006(0,15)
L .195 (4,95) -------
M .081 (2,06) 087 (2,21)
N .346 (8,79) .356 (9,04)
P ------- .256 (6,50)
R .015 (0,38) .030 (0,76)
S .414 (10,52) -------

Opmerkingen:
1. Afmetingen zijn in inches. Metrische equivalenten staan ​​tussen haakjes.
2. Metrische equivalenten worden uitsluitend ter algemene informatie gegeven.
3. Deze interface moet voldoen aan de profielvereisten zoals gespecificeerd in de DSCC-tekening of specificatie.
4. Ruimte voor de koppelmoer van de bijpassende connector.
5. De "P"-afmeting is van toepassing op dat deel (indien van toepassing) van het diëlektricum dat met afmeting K verder reikt dan de referentievlakken.
6. "M" geldt alleen over lengte "L".

Afm
Ltr 		Millimeters (inch)
Minimum Maximaal
A 385 (9,78) .390 (9,91)
B Maattest
D .052 (1,32) .054 (1,37)
E .210 (5,33) .230 (5,84)
G .091 (2,31) .097 (2,46)
H .463 (11,76) .473 (12.01)
H afwisselend .394 (10.01) .400 (10.16)
J .124 (3,15) -------
K .091 (2,31) .097 (2,46)
L .003 (0,08) -------
M .018 (0,46) .022 (0,56)
N ------- 0,025 (0,64)
P .208 (5,28) -------
Q .078 (1,98) -------
T .045 (1,14) .049 (1,24)
U .180 (4,57) .184 (4,67)

Opmerkingen:
1. Afmetingen zijn in inches. Metrische equivalenten staan ​​tussen haakjes.
2. Metrische equivalenten worden uitsluitend ter algemene informatie gegeven.
3. In gekoppelde toestand moet de kracht in de lengterichting van de veer van het koppelmechanisme groter zijn dan de druk die door de afdichtingspakking wordt uitgeoefend, met een hoeveelheid die nodig is om de buitenste contacten op het referentievlak tegen elkaar aan te sluiten.
4. Deze interface moet voldoen aan de gespecificeerde metervereisten.

BNC SERIES
  • BNC-JB3
    BNC-JB3
    Model Kabeltype
    BNC-JB3 SFT-50-3,670-141
  • BNC-KB3
    BNC-KB3
    Model Kabeltype
    BNC-KB3 SFT-50-3,670-141

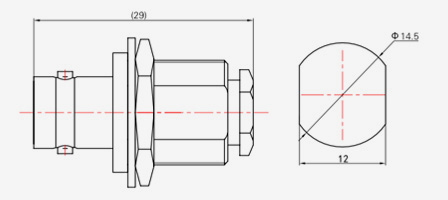

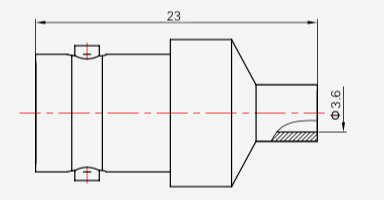

  • BNC-KYB2
    BNC-KYB2
    MoDel Kabeltype d
    BNC-KYB2 SFT-50-2.670-086 Φ2.2
    BNC-KYB3 SFT-50-2.670-141 Φ3,6

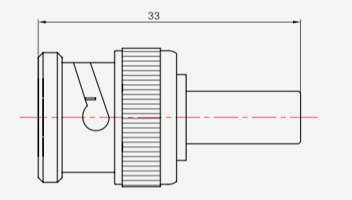

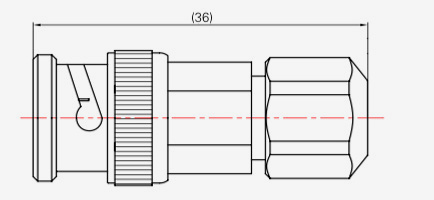

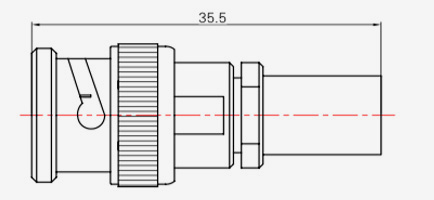

  • BNC-J3
    BNC-J3
    Model Kabeltype
    BNC-J3 SYV-50-2-1,RG316
    BNC-J4 SYV-50-2-2
    BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142
    BNC-J7 SYV-50-5-1,SFCJ-50-5-51
    BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51

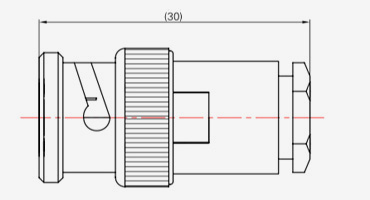

  • BNC-J3Y
    BNC-J3Y
    Model Kabeltype
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3
  • BNC-J12
    BNC-J12
    Model Kabeltype
    BNC-J12 SYV-75-3

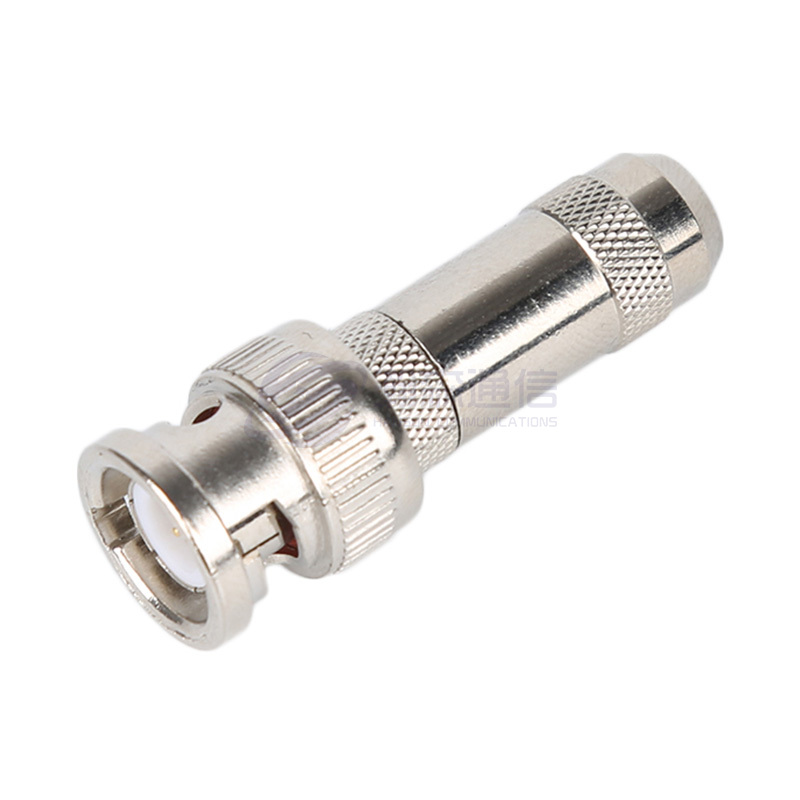

  • BNC-75J13Y
    BNC-75J13Y
    Model Kabeltype
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    Model Kabeltype
    BNC-JW3Y SYV-50-2-1,RG316

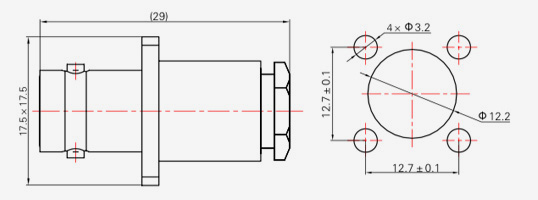

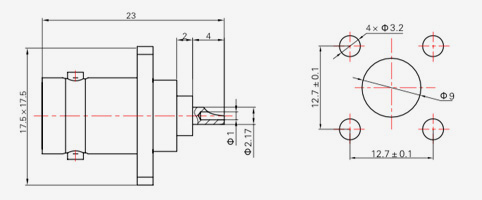

  • BNC-KF3
    BNC-KF3
    Model Kabeltype
    BNC-KF3 SYV-50-2-1,RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142

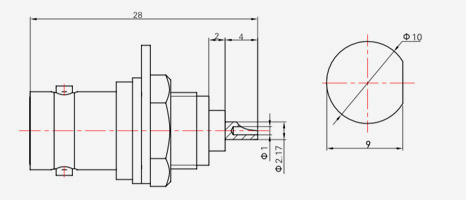

  • BNC-KY3
    BNC-KY3
    Model Kabeltype
    BNC-KY3 SYV-50-2-1,RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KF
    BNC-KF
  • BNC-KY
    BNC-KY

HOUD CONTACT
