TNC-connector

Beschrijving:

RF-coaxiale connectoren uit de TNC-serie zijn ontwikkeld en geproduceerd volgens de Amerikaanse militaire standaard MIL-C-39012. Ze hebben de kenmerken van een grote bandbreedte, betrouwbare verbinding en goede schokbestendigheid. Ze zijn geschikt voor connectoren en RF-kabels voor signaalinvoer en -uitvoer van radioapparatuur, elektronische instrumenten, diverse lasercomponenten.

Parameter:

Belangrijkste technische specificaties:
◆ Karakteristieke impedantie: 50Ω
◆ Frequentiebereik: DC-18GHz
◆ Isolatieweerstand: ≥5000MΩ
◆ Diëlektrische weerstandsspanning: 1500V (rms)
◆ Spanning staande golfverhouding (VSWR): ≤1,30
◆ Paringscycli: 500 keer

Informeer

PREV: N-type RF-coaxiale connector
VOLGENDE: 2,4 mm RF-coaxiale connector

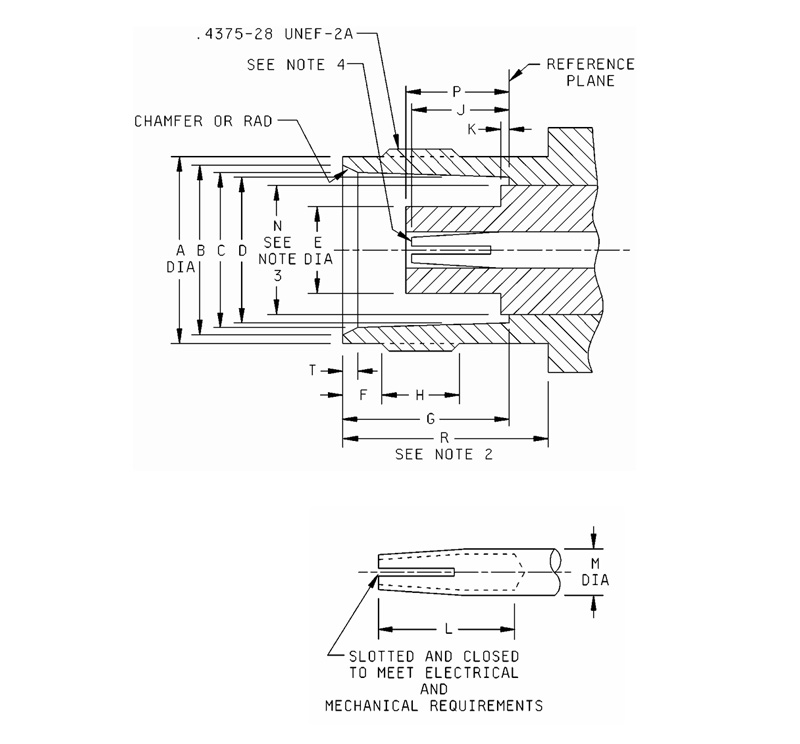

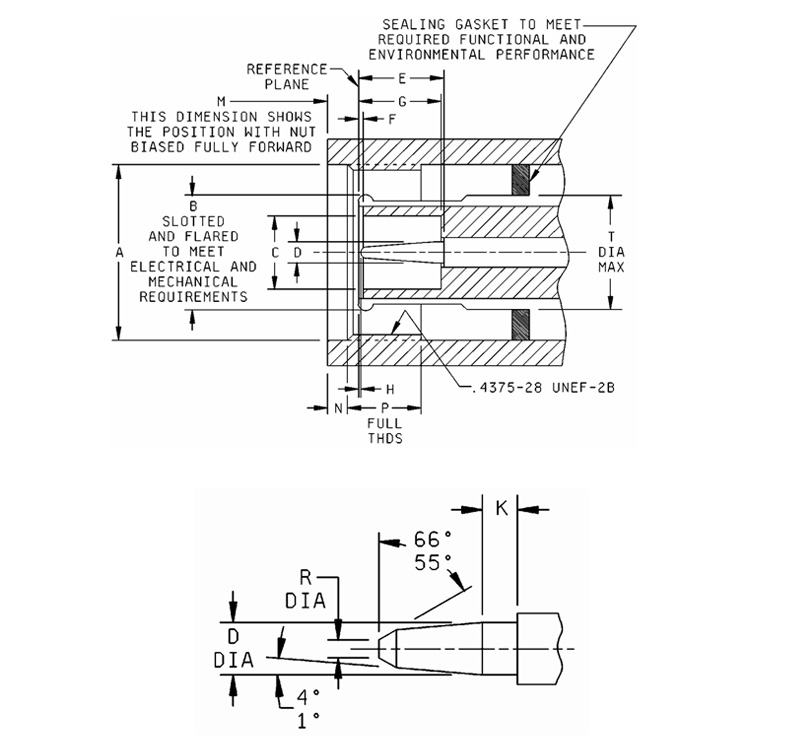

Afm Ltr	Millimeters (inch)
Afm Ltr	Minimum	Maximaal
A	.378 (9,60)	.381 (9,68)
B	.346 (8,79)	.356 (9,04)
C	.327 (8,31)	.333 (8,46)
D	.319 (8.10)	.321 (8,15)
E	-------	.186 (4,72)
F	.068 (1,73)	.088 (2,24)
G	.327 (8,31)	.335 (8,51)
H	.187 (4,75)	-------
J	.186 (4,72)	.206 (5,23)
K	-------	.006 (0,15)
L	.195 (4,95)	-------
M	.081 (2,06)	.087 (2,21)
N	-------	.256 (6,50)
P	.188 (4,78)	.208 (5,28)
R	.414 (10,52)	-------
T	.015 (0,38)	.030 (0,76)

Opmerkingen:
1. Deze interface moet voldoen aan de profielvereisten zoals gespecificeerd in
MIL-PRF-39012/28.
2. Vrije ruimte voor de koppelmoer van de bijpassende connector.
3. De afmetingen zijn van toepassing op dat gedeelte (indien van toepassing) van het diëlektricum
die buiten het metaal uitsteekt
schouder (of referentievlak) per afmeting K.
4. ID die voldoet aan VSwR indien gecombineerd met een pin met een diameter van .052 inch (1,32 mm)/.054 (1,37 mm).

Afm Ltr	Millimeters (inch)
Afm Ltr	Minimum	Maximaal
A	.440 (11.18)	-------
B	Maattest
C	.190 (4,83)	-------
D	.052 (1,32)	.054 (1,37)
E	.210 (5,33)	.230 (5,84)
F	.006 (0,15)	-------
G	.208 (5,28)	.228 (5,79)
H	.003 (0,08)	.040 (1,02)
K	.078 (1,98)	-------
M	-------	.078 (1,98)
N	.063 (1,60)	-------
P	.156 (3,96)	-------
R	-------	0,025 (0,64)
T	-------	.322 (8,18)

Opmerkingen:
1. Deze interface moet voldoen aan de profielvereisten zoals gespecificeerd in MIL-PRF-39012/26.

TNC SERIES

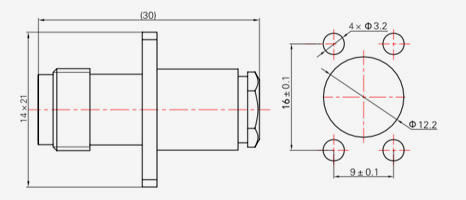

TNC-KF3A

Model Kabeltype

TNC-KF3A SYV-50-2-1,RG316

TNC-KF5A SYV-50-3,RG142,SFCJ-50-3-51
TNC-KF3A-1

Model Kabeltype

TNC-KF3A-1 SYV-50-2-1,RG316

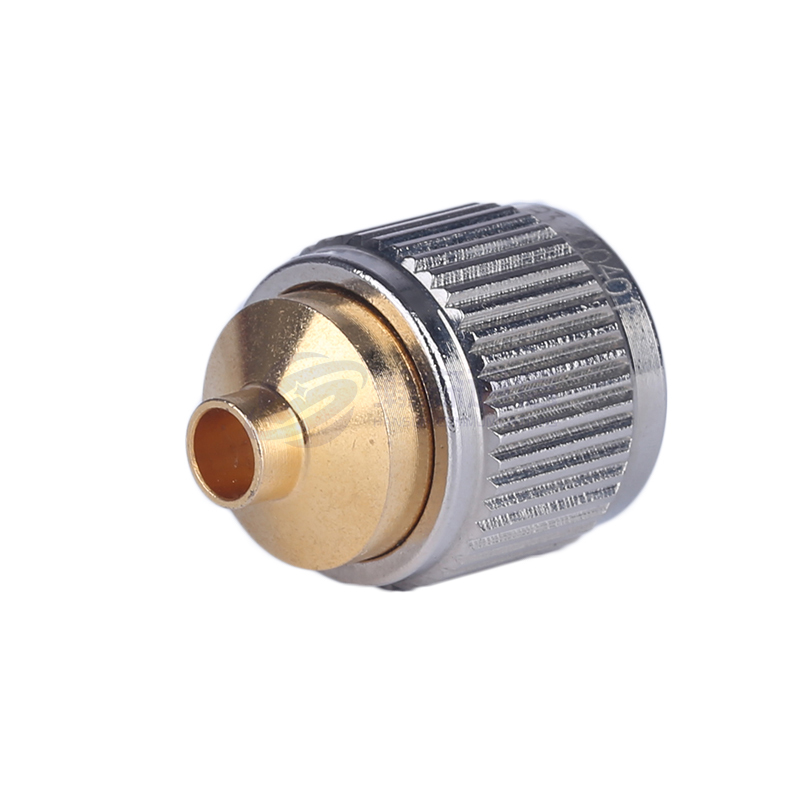

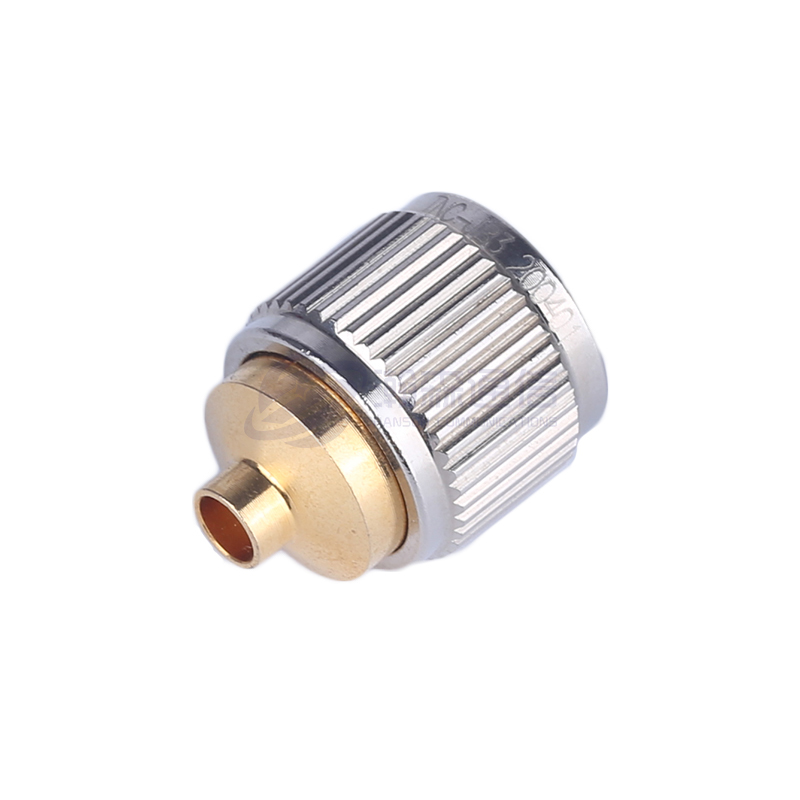

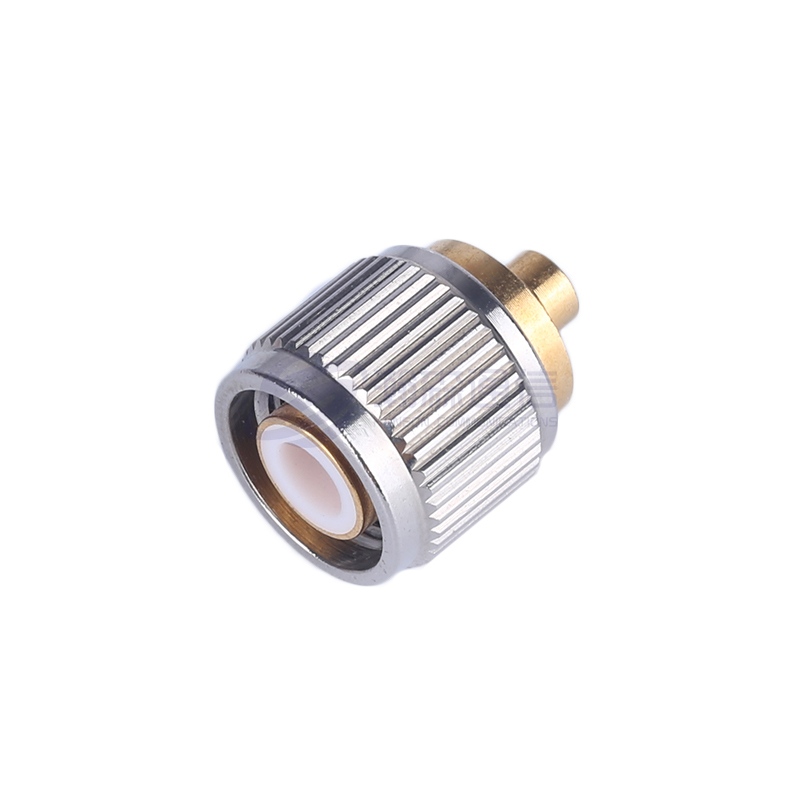

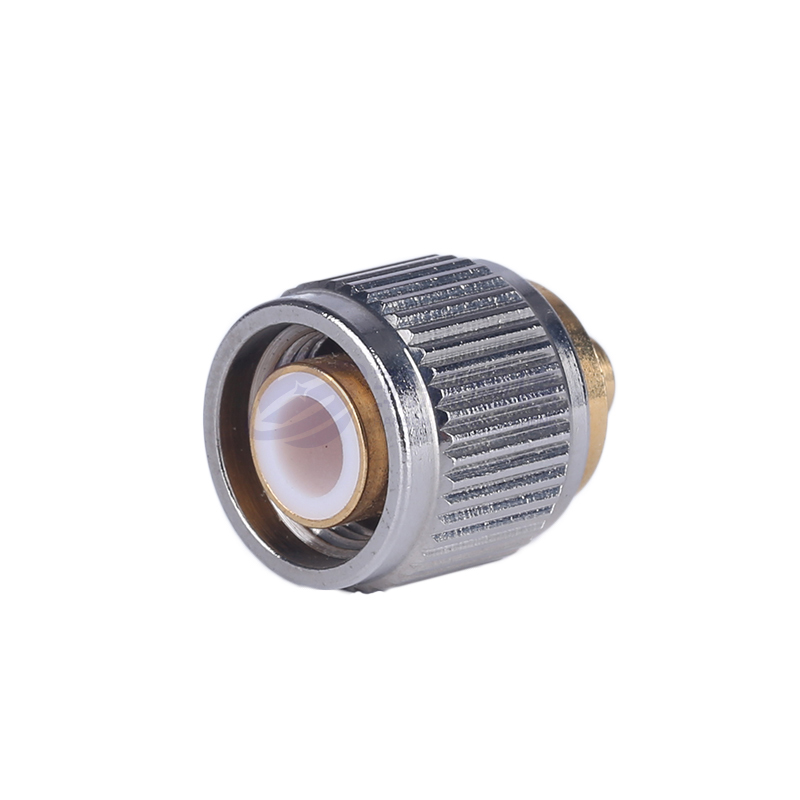

TNC-JB2

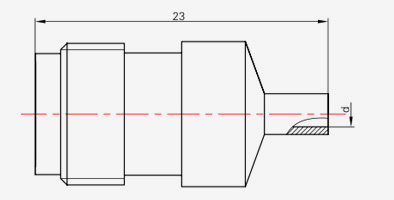

MoDel	Kabeltype	d
TNC-JB2	SFT-50-2.670-086	Φ2.2
TNC-JB3	SFT-50-3.670-141	Φ3,6

TNC-JWB2

MoDel	Kabeltype	d
TNC-JWB2	SFT-50-2.670-086	Φ2.2
TNC-JWB3	SFT-50-3.670-141	Φ3,6

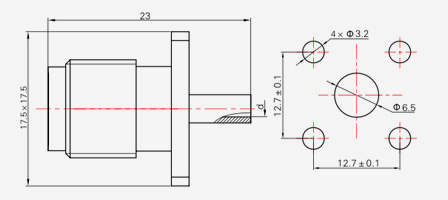

TNC-KB2

MoDel	Kabeltype	d
TNC-KB2	SFT-50-2.670-086	Φ2.2
TNC-KB3	SFT-50-3.670-141	Φ3,6

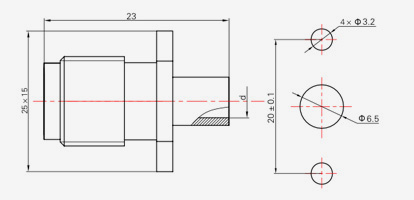

TNC-KFB2

MoDel	Kabeltype	d
TNC-KFB2	SFT-50-2.670-086	Φ2.2
TNC-KFB3	SFT-50-3.670-141	Φ3,6

TNC-KFB2-1

MoDel	Kabeltype	d
TNC-KFB2-1	SFT-50-2.670-086	Φ2.2
TNC-KFB3-1	SFT-50-3.670-141	Φ3,6

TNC-KFD2

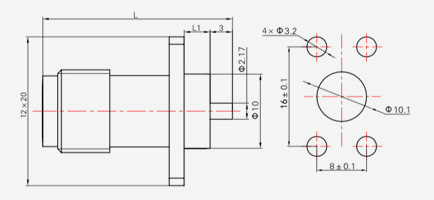

Model L L1

KFD2 27 3.5

KFD3 22 2

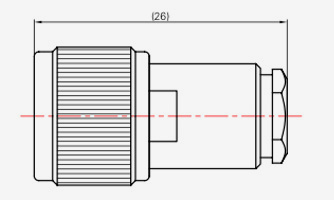

TNC-J3A

Model	Kabeltype
TNC-J3A	SYV-50-2-1,RG316
TNC-J5A	SYV-50-3-4,RG142, SFCJ-50-3-51
TNC-J5AC	SYV-50-3-4,RG142, SFCJ-50-3-51

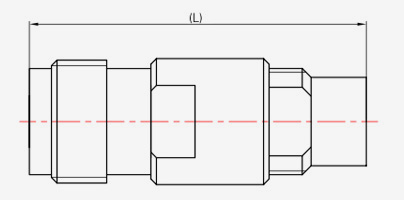

TNC-J4

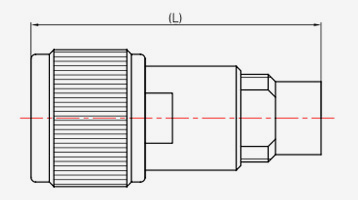

Model	Kabeltype	L
TNC-J4	SYV-50-2-2	31
TNC-J5	SYV-50-3-4, SFCJ-50-3-51,RG316	31
TNC-(K)5
TNC-J5C
TNC-J7	SYV-50-5-1, SFCJ-50-5-51	36
TNC-J7C
TNC-J10	SYV-50-7-1,SYV-50-7-2, SFCJ-50-7-51	36
TNC-J10C

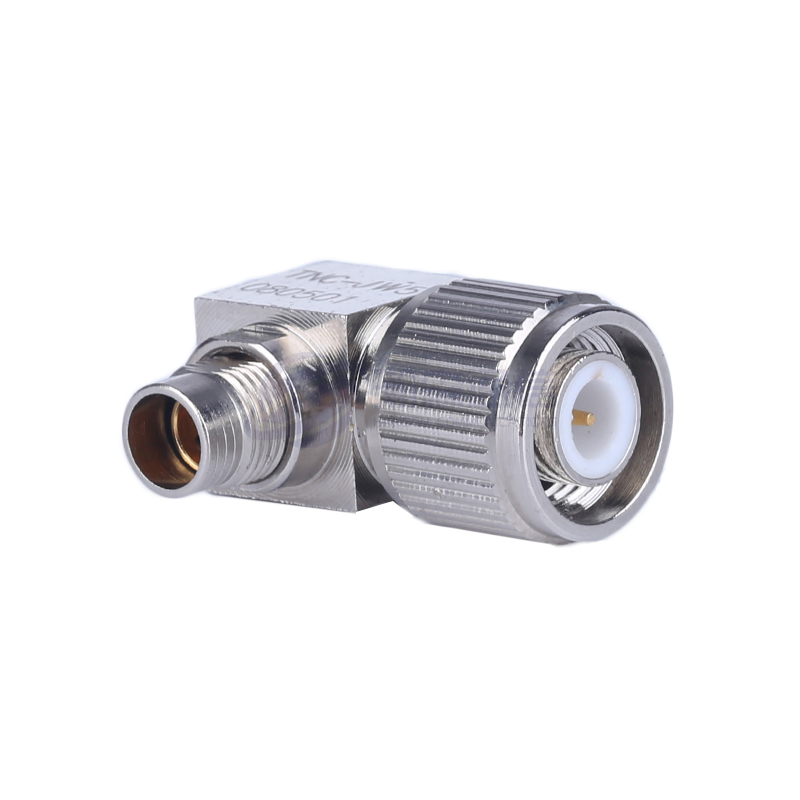

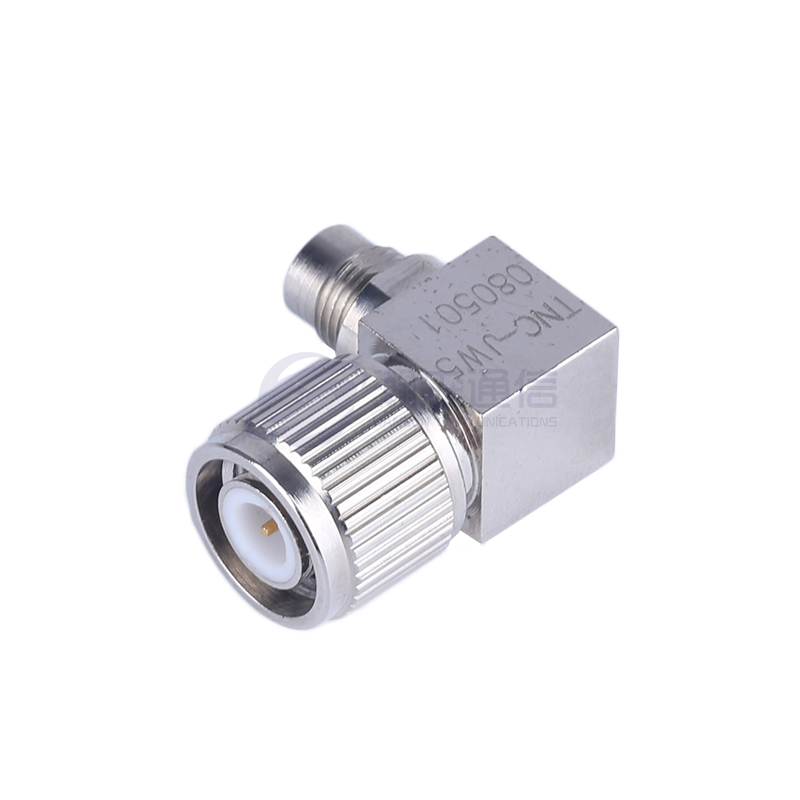

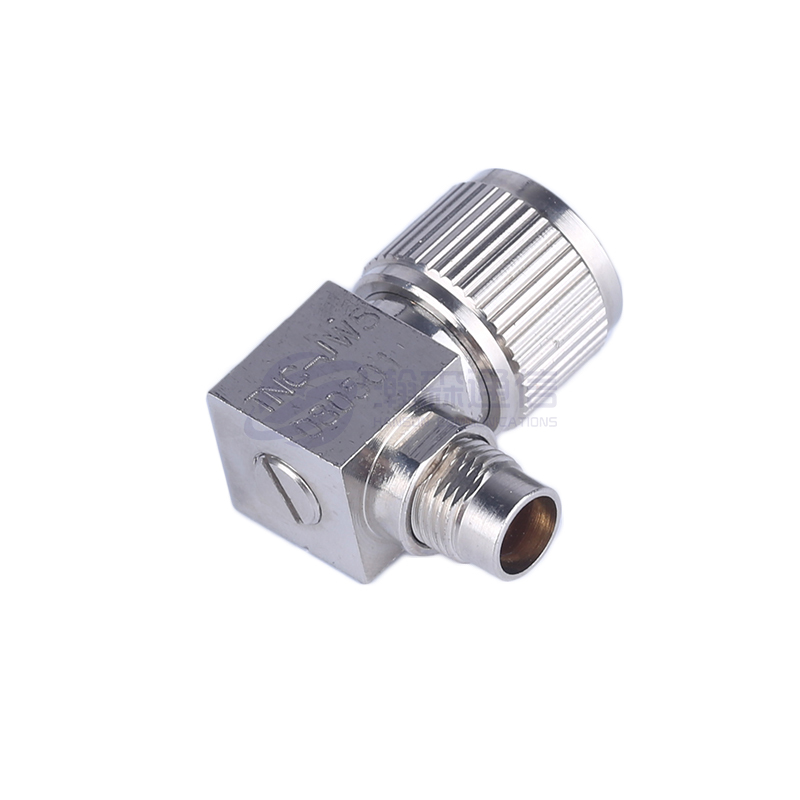

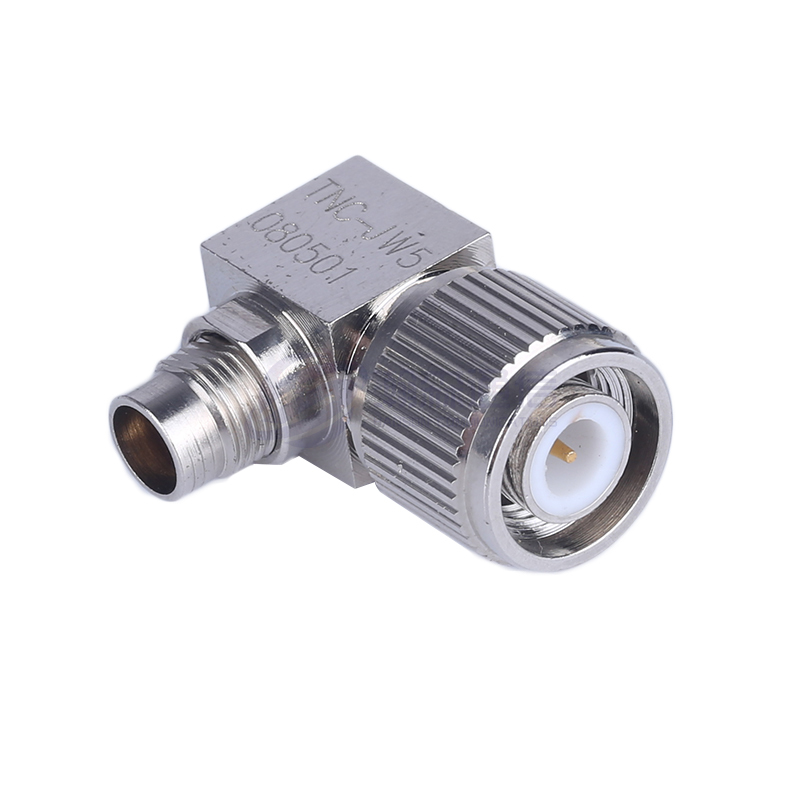

TNC-JW5

Model	Kabeltype
TNC-JW5	SYV-50-3-4,SFCJ-50-3-51,RG142
TNC-JW7	SYV-50-5-1,SFCJ-50-5-51
TNC-JW10	SYV-50-7-2,SFCJ-50-7-51

TNC-JW5-1

Model Kabeltype

TNC-JW5-1 SYV-50-3-4,SFCJ-50-3-51,RG142

TNC-K5

Model	Kabeltype	L
TNC-K5	SYV-50-3-4, SFCJ-50-3-51,RG142	31
TNC-(J)5	SYV-50-3-4, SFCJ-50-3-51,RG142	31
TNC-K7	SYV-50-5-1, SFCJ-50-5-51	33
TNC-K10	SYV-50-7-1, SYV-50-7-2,SFCJ-50-7-51	33

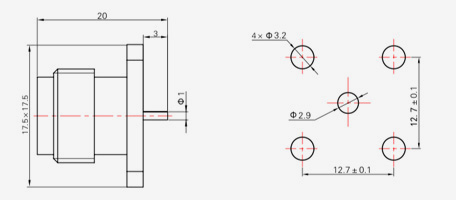

TNC-KFD1

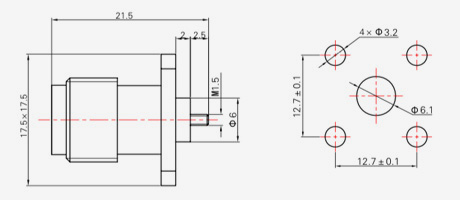

TNC-KFD4

HOUD CONTACT
