OEM SMPM hermetisch afgesloten connector Supplier
SMPM hermetisch afgesloten connector
Beschrijving:
SMPM (SubMiniature Push-on Micro) afgedichte connector is een geminiaturiseerde RF-connector met volledig echappement, semi-echappement en lichtgat, ontworpen voor hoogfrequente, compacte ruimte- en lichtgewichttoepassingen. Het is een opsteekconnector die vaak wordt gebruikt in communicatie- en elektronische apparatuur die een laag gewicht, hoge betrouwbaarheid en een klein formaat vereisen. SMPM-connectoren hebben een hoge signaaloverdrachtkwaliteit en kunnen goede elektrische prestaties leveren.
Basisstructuur:

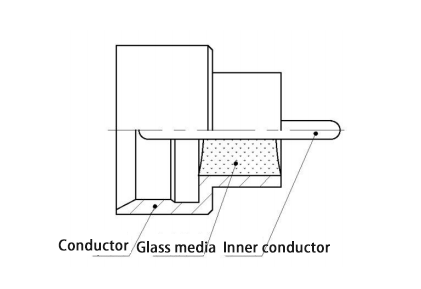

De luchtdichte RF-coaxiale connector van het SMPM-J-type bestaat uit drie delen: buitengeleider, glasmedium en binnengeleider. De basisstructuur wordt weergegeven in de onderstaande afbeelding:
Belangrijkste technische parameters:
| Elektrische kenmerken | ||||
| Karakteristieke impedantie | 50Ω | Frequentiebereik | Gelijkstroom~40GHz | |
| Diëlektrische weerstandsspanning | 500Vrms | Isolatieweerstand | 2000M Ω | |
| Spanning VSWR | <1,4 | Invoegverlies | ≤0,05 √f dB(GHz) | |
| Materiaal en mechanische, milieu-eigenschappen | ||||
| Behuizing | Lavable legering/verguld | Pinnen | Lavable legering/verguld | |
| Isolatie medium | Glas | Duurzaamheid van de connector | Volledig echappement | 100 keer |
| Lekkage tarief | ≤1,01325×10 ⁹ Pa ·m³/s | optisch gat | 1000 keer | |
| Bedrijfstemperatuur | -65℃~ 165℃ | |||

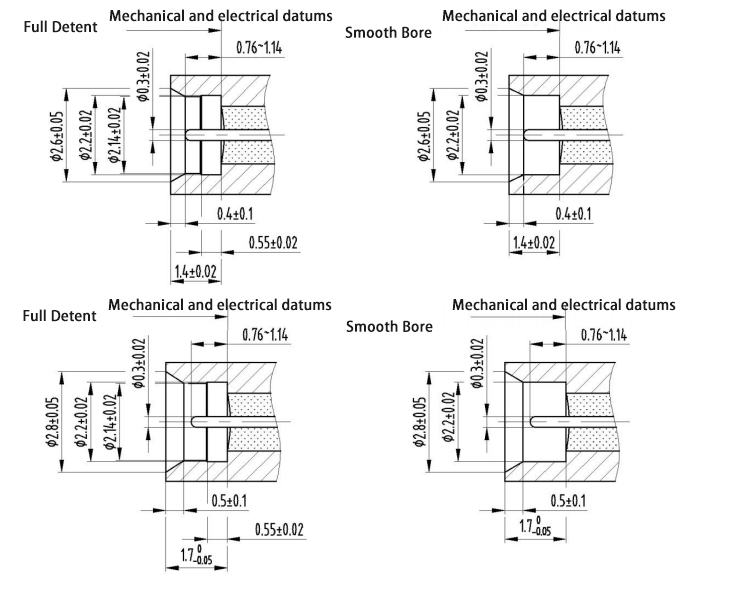

Interfacegrootte:

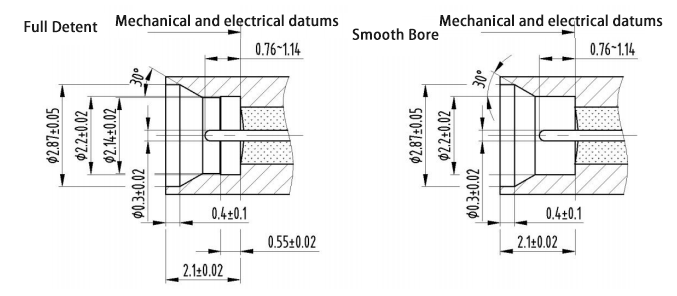

Luchtdichte RF-coaxiale connectoren van het SMPM-J-type hebben twee interfacevormen: volledig echappement en bloot gat. Bij modelnaamgeving geeft F volledig echappement en aan
S betekent licht gat. De interface-afmetingen zijn onderverdeeld in standaard interface-afmetingen en korte interface-afmetingen, die beide compatibel zijn met SMPM-K-stekkers.
Standaard interfacegrootte:
Korte interface-afmetingen:

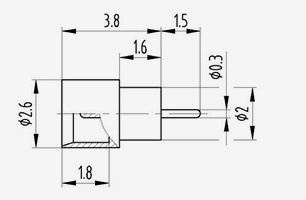

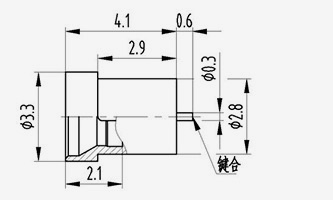

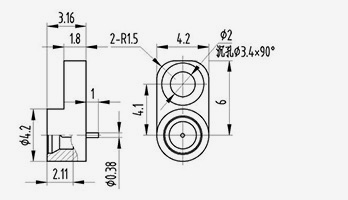

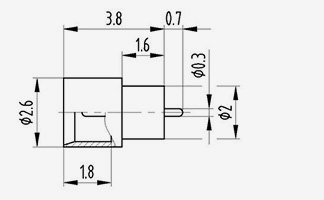

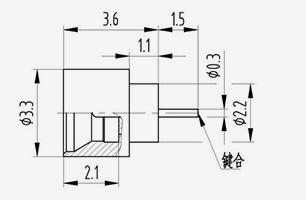

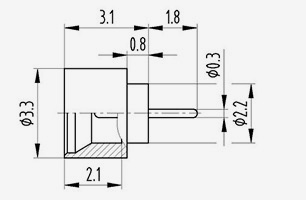

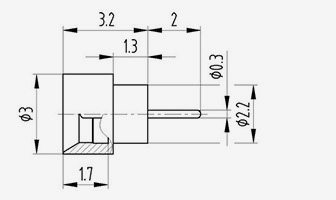

SMPM SERIES
-
SMPM(M)-JYD3S
Model Opmerkingen SMPM(M)-JYD3S Gladde boring -
SMPM(M)-JYD5S
Model Opmerkingen SMPM(M)-JYD5S Gladde boring -
SMPM(M)-JYD8F
Model Opmerkingen SMPM(M)-JYD8F Volledige detentie -
SMPM(M)-JYD10F
Model Opmerkingen SMPM(M)-JYD10F Volledige detentie -
SMPM(M)-JYD12S
Model Opmerkingen SMPM(M)-JYD12S Gladde boring -
SMPM(M)-JYD13F
Model Opmerkingen SMPM(M)-JYD13F Volledige detentie -
SMPM(M)-JYD14F
Model Opmerkingen SMPM(M)-JYD14F Volledige detentie -
SMPM(M)-JYD15F
Model Opmerkingen SMPM(M)-JYD15F Volledige detentie -
SMPM(M)-JYD16S
Model Opmerkingen SMPM(M)-JYD16S Gladde boring -
SMPM(M)-JYD17S
Model Opmerkingen SMPM(M)-JYD17S Gladde boring -
SMPM(M)-JYD18S
Model Opmerkingen SMPM(M)-JYD18S Gladde boring -
SMPM(M)-JYD19S
Model Opmerkingen SMPM(M)-JYD19S Gladde boring -
SMPM(M)-JYD20F
Model Opmerkingen SMPM(M)-JYD20F Volledige detentie -
SMPM(M)-JYD21S
Model Opmerkingen SMPM(M)-JYD21S Gladde boring -
SMPM(M)-JYD22F
Model Opmerkingen SMPM(M)-JYD22F Volledige detentie -
SMPM(M)-JYD23S
Model Opmerkingen SMPM(M)-JYD23S Gladde boring -
SMPM(M)-JYD24F
Model Opmerkingen SMPM(M)-JYD24F Volledige detentie -
SMPM(M)-JYD25F
Model Opmerkingen SMPM(M)-JYD25F Volledige detentie -
SMPM(M)-JYD26F
Model Opmerkingen SMPM(M)-JYD26F Volledige detentie -
SMPM(M)-JYD27S
Model Opmerkingen SMPM(M)-JYD27S Gladde boring -
SMPM(M)-JYD28S
Model Opmerkingen SMPM(M)-JYD28S Gladde boring -
SMPM(M)-JYD29F
Model Opmerkingen SMPM(M)-JYD29F Volledige detentie -
SMPM(M)-JYD30S
Model Opmerkingen SMPM(M)-JYD30S Gladde boring -
SMPM(M)-JYD31F
Model Opmerkingen SMPM(M)-JYD31F Volledige detentie -
SMPM(M)-JYD32F
Model Opmerkingen SMPM(M)-JYD32F Volledige detentie -
SMPM(M)-JYD33S
Model Opmerkingen SMPM(M)-JYD33S Gladde boring -
SMPM(M)-JYD34S
Model Opmerkingen SMPM(M)-JYD34S Gladde boring -
SMPM(M)-JYD35S
Model Opmerkingen SMPM(M)-JYD35S Gladde boring -
SMPM(M)-JYD36S
Model Opmerkingen SMPM(M)-JYD36S Gladde boring -
SMPM(M)-JYD37S
Model Opmerkingen SMPM(M)-JYD37S Gladde boring -
SMPM(M)-JYD38S
Model Opmerkingen SMPM(M)-JYD38S Gladde boring -
SMPM(M)-JYD39S
Model Opmerkingen SMPM(M)-JYD39S Gladde boring -
SMPM(M)-JYD41S
Model Opmerkingen SMPM(M)-JYD41S Gladde boring -
SMPM(M)-JYD42S
Model Opmerkingen SMPM(M)-JYD42S Gladde boring -
SMPM(M)-JYD43F
Model Opmerkingen SMPM(M)-JYD43F Volledige detentie -
SMPM(M)-JYD44F
Model Opmerkingen SMPM(M)-JYD44F Volledige detentie -
SMPM(M)-JYD45S
Model Opmerkingen SMPM(M)-JYD45S Gladde boring -
SMPM(M)-JYD46S
Model Opmerkingen SMPM(M)-JYD46S Gladde boring -
SMPM(M)-JYD60F
Model Opmerkingen SMPM(M)-JYD60F Volledige detentie -
SMPM(M)-JYD61F
Model Opmerkingen SMPM(M)-JYD61F Volledige detentie -
SMPM(M)-JYD62F
Model Opmerkingen SMPM(M)-JYD62F Volledige detentie -
SMPM(M)-JYD63S
Model Opmerkingen SMPM(M)-JYD63S Gladde boring -
SMPM(M)-JYD64S
Model Opmerkingen SMPM(M)-JYD64S Gladde boring -
SMPM(M)-JYD65S
Model Opmerkingen SMPM(M)-JYD65S Gladde boring -
SMPM(M)-JYD66S
Model Opmerkingen SMPM(M)-JYD66S Gladde boring -
SMPM(M)-JHD1S
Model Opmerkingen SMPM(M)-JHD1S Gladde boring -
SMPM(M)-JHD2F
Model Opmerkingen SMPM(M)-JHD2F Volledige detentie -
SMPM(M)-JHD3F
Model Opmerkingen SMPM(M)-JHD3F Volledige detentie -
SMPM(M)-JHD4F
Model Opmerkingen SMPM(M)-JHD4F Volledige detentie -
SMPM(M)-JHD6F
Model Opmerkingen SMPM(M)-JHD6F Volledige detentie -
SMPM(M)-JHD21F
Model Opmerkingen SMPM(M)-JHD21F Volledige detentie -
SMPM(M)-JFD1S
Model Opmerkingen SMPM(M)-JFD1S Gladde boring -
SMPM(M)-JWSD1S
Model Opmerkingen SMPM(M)-JWSD1S Gladde boring -
SMPM(M)-JWSD8
Model Opmerkingen SMPM(M)-JWSD8 -
SMPM(M)-JWSD9S
Model Opmerkingen SMPM(M)-JWSD9S Gladde boring -
SMPM(M)-JWSD10S
Model Opmerkingen SMPM(M)-JWSD10S Gladde boring -
SMPM(M)-JSD1S
Model Opmerkingen SMPM(M)-JSD1S Gladde boring
