Hoe u RF-coaxiale connectoren op de juiste manier installeert: stappen en technieken

RF-coaxiale connectoren zijn onmisbare componenten in communicatiesystemen, die veel worden gebruikt in de omroep, televisie, draadloze communicatie, radar, satellietcommunicatie en andere gebieden. Deze connectoren worden gebruikt om coaxkabels op apparatuur aan te sluiten, waardoor de kwaliteit en stabiliteit van de signaaloverdracht wordt gegarandeerd. Een juiste installatie van RF-coaxiale connectoren kan niet alleen de algehele prestaties van het systeem verbeteren, maar ook de levensduur van de apparatuur verlengen.

1. Basisstructuur van RF-coaxiale connectoren
RF-coaxiale connectoren bestaan doorgaans uit de volgende hoofdonderdelen:
Middengeleider: het kerngedeelte dat het signaal doorgeeft, meestal gemaakt van koper of ander geleidend materiaal.
Isolatielaag: Isoleert de middengeleider van de buitengeleider, meestal gemaakt van polyethyleen of andere materialen met een hoge diëlektrische constante.
Buitengeleider: Meestal gevlochten koperdraad of aluminiumfolie, die fungeert als aarddraad om stroom door te geven en af ​​te schermen tegen externe elektromagnetische interferentie.
Connector en behuizing: Biedt fysieke verbinding en bescherming, meestal gemaakt van metalen materialen (zoals messing, roestvrij staal).

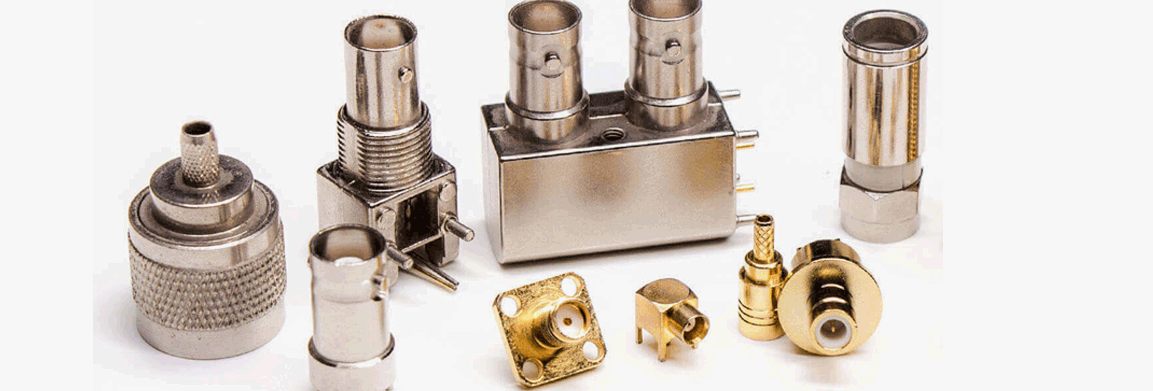

Verschillende soorten RF-coaxiale connectoren, zoals BNC, SMA, TNC, N-type, enz., hebben enigszins verschillende structuren, maar de basisinstallatieprincipes en -stappen zijn vergelijkbaar.

2. Stappen voor het installeren van RF-coaxiale connectoren
(1) Bereid gereedschappen en materialen voor
Zorg ervoor dat u vóór de installatie over de volgende gereedschappen en materialen beschikt:
RF-coaxkabel (selecteer het juiste model en de juiste lengte)
RF-connector (selecteer het bijpassende connectortype, zoals BNC, SMA, enz.)

Kabelstripgereedschap: Wordt gebruikt om de buitenste isolatielaag van de kabel te verwijderen, waardoor de binnenste geleider bloot komt te liggen.
Krimptang: Wordt gebruikt om de connector veilig op de kabel aan te sluiten.
Elektriciensmes, draadstripper: wordt gebruikt om de buitenste isolatie van de kabel nauwkeurig te strippen, waardoor de binnenste geleider bloot komt te liggen.

(2) Strip de buitenste isolatie van de kabel
Gebruik een kabelstripgereedschap om de buitenste isolatielaag van de kabel te strippen, zodat de binnenste gevlochten geleider en het isolatiemateriaal bloot komen te liggen. Let op de nauwkeurigheid tijdens het strippen om beschadiging van de binnengeleider of isolatielaag te voorkomen. Normaal gesproken is de gestripte lengte de installatielengte van de connector; Raadpleeg de vereisten van de specifieke connector die wordt gebruikt voor de exacte lengte. Verwijderen van de buitenste gevlochten laag: Trek voorzichtig de buitenste gevlochten laag van de kabel los met behulp van een gereedschap en vouw deze naar buiten. Dit zorgt voor een goede aardverbinding.
De middengeleider blootleggen: Verwijder voorzichtig de binnenisolatie met een mes om de middengeleider bloot te leggen. De lengte van het gestripte gedeelte hangt in het algemeen af ​​van de ontwerpvereisten van de connector.

(3) De kabel in de connector steken
Steek de voorbereide kabel in de aansluiting van de connector. Zorg ervoor dat de middengeleider nauwkeurig is uitgelijnd en volledig in het binnenste gat van de connector is gestoken, en dat de gevlochten laag en de buitenste geleider stevig contact maken met de buitenste behuizing van de connector.
Controleer de uitlijning tijdens het inbrengen: De middengeleider moet volledig in het middengeleidergat van de connector gaan, zodat er geen verkeerde uitlijning is. De buitenste gevlochten geleider moet stevig in contact zijn met de behuizing van de connector om een ​​goede aardverbinding voor het signaal te garanderen.

(4 ) De connector krimpen
Gebruik een krimptang om de connector te krimpen. Deze stap is cruciaal voor het garanderen van een veilige verbinding tussen de connector en de kabel. Zorg er tijdens het krimpen voor dat het krimpgereedschap gelijkmatig druk uitoefent, waardoor de connector stevig aan de kabel wordt bevestigd en schade aan de kabel of connector wordt voorkomen.

Krimpkracht: De krimpkracht moet gematigd zijn, zodat een veilige verbinding wordt gegarandeerd zonder de kabel of middengeleider overmatig samen te drukken.

Krimpkwaliteit controleren: Controleer na het krimpen of de connector goed vastzit en niet loszit.

(5) Controle van de algehele aansluiting van de connector
Controleer na het krimpen de kwaliteit van de verbinding tussen de connector en de kabel. Controleer of de middengeleider goed is aangesloten op de binnenste kern van de connector, de buitenste geleider volledig contact maakt met de behuizing van de connector en er geen signaallekkage is.
Elektrische aansluiting controleren: Gebruik een multimeter om de elektrische aansluiting van de kabel te meten om er zeker van te zijn dat er geen open circuits of kortsluitingen zijn.
Signaaloverdracht testen: Als de omstandigheden het toelaten, kunnen een signaalgenerator en oscilloscoop worden gebruikt om de kwaliteit van de signaaloverdracht te testen en te controleren op signaalverlies of interferentie.

(6) De verbinding voltooien en bescherming bieden
Gebruik na het voltooien van de verbinding, indien nodig, krimpkousen, tape of andere materialen om de kabelverbinding te beschermen en te voorkomen dat water of stof de verbindingskwaliteit aantasten.
Gebruik van krimpkous: Als waterdichting nodig is, gebruik dan krimpkous om de connector af te dichten, waarbij u ervoor zorgt dat de verbinding niet wordt aangetast door vocht of externe vervuiling.

3. Tips voor het installeren van RF-coaxiale connectoren
(1) Kies de juiste connector en kabel
Zorg ervoor dat de connectorspecificaties overeenkomen met de gebruikte kabel. Verschillende soorten connectoren (zoals SMA, BNC, N-type, etc.) zijn geschikt voor verschillende frequentiebereiken en toepassingsscenario's. Het kiezen van de verkeerde connector kan leiden tot signaalverlies of instabiliteit.

(2) Let op precisie bij het strippen van de kabel
Zorg er bij het strippen van de buitenste laag van de kabel voor dat de gestripte lengte precies goed is. Vermijd overmatig strippen waardoor een te groot deel van de middengeleider bloot komt te liggen of de isolatielaag wordt beschadigd. Het gebruik van professioneel stripgereedschap kan schade aan de kabel verminderen en een stabiele signaaloverdracht garanderen.

(3) Vermijd te veel krimpen
Te veel krimpen kan de middengeleider beschadigen of een slecht contact veroorzaken. Controleer daarom de krimpkracht om er zeker van te zijn dat de connector goed vastzit, maar niet te strak wordt aangedraaid.

(4) Houd de kabel schoon
Probeer tijdens de installatie vervuiling van de kabel en connector met stof, olie of andere verontreinigende stoffen te voorkomen. Deze onzuiverheden kunnen de kwaliteit van de signaaloverdracht beïnvloeden en zelfs signaalverlies veroorzaken.

4. Veelvoorkomende problemen en oplossingen
(1) Losse connector
Als de connector na installatie losraakt, controleer dan opnieuw de krimping om zeker te zijn van een gelijkmatige krimp, of pas de striplengte van de kabel aan.

(2) Signaalverzwakking
Signaalverzwakking kan worden veroorzaakt door niet-overeenkomende connectoren, onjuiste installatie of kabelschade. Controleer opnieuw de compatibiliteit van de kabel en connector en zorg voor nauwkeurigheid van de installatie.

(3) Slechte elektrische verbinding
Een slechte elektrische verbinding kan te wijten zijn aan onvoldoende krimpen, het niet volledig in de connector steken van de geleider, enz. Zorg ervoor dat de middelste geleider en de buitenste geleider stevig op de connector zijn aangesloten.

Het installeren van RF-coaxiale connectoren is een technische taak die een zorgvuldige bediening vereist. Correcte installatiestappen en -technieken hebben rechtstreeks invloed op de kwaliteit van de signaaloverdracht en de systeemstabiliteit. Door nauwkeurig strippen, inbrengen en krimpen kan het garanderen van een veilige connectorverbinding de systeemprestaties effectief verbeteren en signaalinterferentie verminderen.
