Wat is de functie van een RF-coaxiale adapter?

Bij radiofrequentiesystemen (RF) zijn de stabiliteit en consistentie van de signaaloverdracht cruciaal. Of het nu gaat om communicatieapparatuur, testinstrumenten, draadloze transmissiesystemen of RF-meetplatforms in laboratoria, ze zijn allemaal afhankelijk van verschillende coaxiale connectoren. In de praktijk maken verschillende apparaten echter vaak gebruik van verschillende interfacetypen, waardoor een sleutelcomponent nodig is die de signaalkwaliteit kan verbinden, converteren en behouden: de RF-coaxiale adapter . Wat is precies de functie van een RF-coaxiale adapter? Welke rol speelt het in een RF-systeem?

1. Basisfuncties van een RF-coaxiale adapter

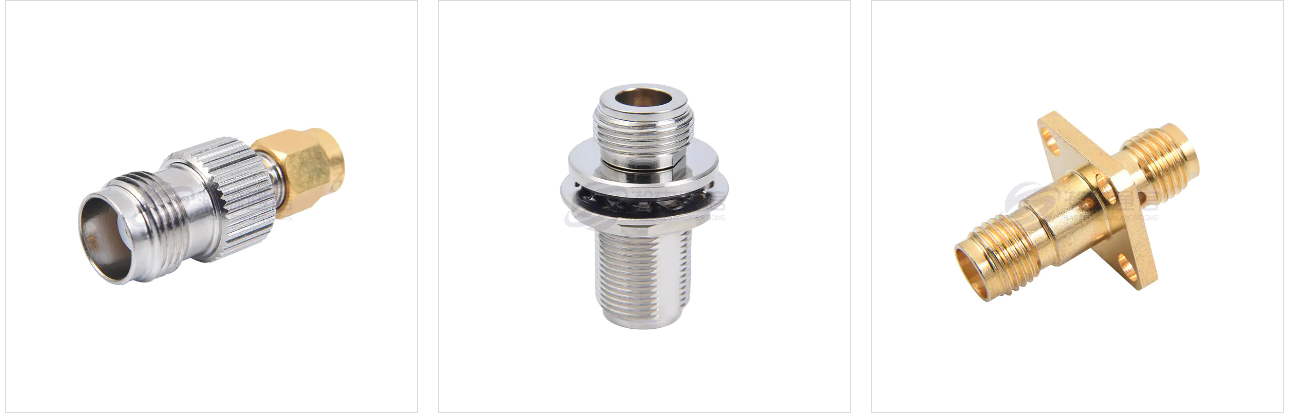

De primaire functie van een RF-coaxiale adapter is het mogelijk maken van betrouwbare conversie en verbinding tussen verschillende soorten RF-connectoren. Sommige instrumenten gebruiken bijvoorbeeld N-type interfaces, terwijl het apparaat SMA-interfaces gebruikt; in dergelijke gevallen is een N-naar-SMA RF-adapter nodig om een ​​naadloze interconnectie mogelijk te maken.

Veel voorkomende verbindingsmethoden zijn onder meer:
Aanpassing tussen verschillende soorten interfaces: zoals SMA-N, BNC-TNC, SMA-UHF, enz.
Aanpassing tussen verschillende soorten interfaces: zoals SMA vrouwelijk naar SMA vrouwelijk, SMA mannelijk naar SMA mannelijk, enz.
Verbinding tussen precisie- en standaardinterfaces: voldoet aan de eisen voor hoogfrequente metingen.

Deze flexibiliteit verbetert de systeemcompatibiliteit aanzienlijk, waardoor de noodzaak om de volledige bedrading of poorten te vervangen wordt geëlimineerd, waardoor de kosten worden verlaagd en de efficiëntie wordt verhoogd.

2. Zorgen voor stabiele RF-signaaloverdracht
Veel mensen denken ten onrechte dat een adapter slechts een 'fysieke connector' is, maar in werkelijkheid hebben de elektrische kenmerken ervan een aanzienlijke invloed op de signaalkwaliteit van het systeem. Hoogwaardige RF-adapters kunnen:

(1) Handhaaf een consistente karakteristieke impedantie
De meeste RF-systemen gebruiken een karakteristieke impedantie van 50 ohm. Als de impedantie van de adapter niet overeenkomt, zal dit leiden tot verhoogde reflectie en een hogere VSWR, waardoor de signaalintegriteit wordt aangetast.

(2) Verminder het inbrengverlies
Hoogwaardige adapters hebben doorgaans een extreem laag invoegverlies, waardoor de signaalverzwakking tijdens hoogfrequente transmissie tot een minimum wordt beperkt.

(3) Behoud van de breedbandtransmissiecapaciteit
RF-coaxiale adapters ondersteunen doorgaans signalen van DC tot enkele GHz, tientallen GHz of zelfs hogere frequenties, wat vooral belangrijk is voor microgolftestscenario's.

Een goede RF-adapter maakt dus niet alleen de verbinding compleet, maar zorgt ook voor een nauwkeurige en stabiele signaaloverdracht.

3. Verbetering van de flexibiliteit en uitbreidbaarheid
RF-testinstrumenten, zoals spectrumanalysatoren, netwerkanalysatoren en vermogensmeters, maken gebruik van verschillende poorttypen. Met RF-coaxiale adapters kunnen ingenieurs:
Converteer snel interfaces, waardoor de voorbereidingstijd wordt verkort;
Sluit eenvoudig sondes, belastingen, kalibratiecomponenten en andere kritische apparatuur aan;
Configureer flexibel verbindingspaden in complexe testscenario's;
Voorkom slijtage veroorzaakt door veelvuldig vervangen van kabels of connectoren.
Voor laboratoriumtesters zijn RF-adapters bijna onmisbare hulpmiddelen; zonder hen is efficiënt testen onmogelijk.

4. Vermindering van slijtage van apparatuur en bescherming van de levensduur van connectoren
Veel geavanceerde testinstrumenten hebben extreem dure RF-poorten, en veelvuldig aansluiten en loskoppelen kan slijtage veroorzaken. Het gebruik van RF-coaxiale adapters fungeert als een "beschermende interface", waarbij de slijtage zich concentreert op de goedkopere adapter in plaats van op de dure apparaatpoort.

Bijvoorbeeld:
SMA-adapters installeren op netwerkanalysatoren voor langdurige bescherming;
Het gebruik van zeer nauwkeurige adapters bij het schakelen van hoogfrequente sondes om het risico op schade te verminderen.
Dit verlengt niet alleen de levensduur van de apparatuur, maar verlaagt ook de onderhoudskosten.

Hoewel het een kleine connector lijkt, speelt de RF-coaxiale adapter een cruciale rol in RF-systemen. Het zorgt niet alleen voor interfacecompatibiliteit, maar garandeert ook de signaalkwaliteit, beschermt apparaatpoorten en verbetert de testefficiëntie, waardoor het een onmisbaar fundamenteel onderdeel is voor verschillende RF-systemen.
