Wat zijn de meest gemaakte fouten bij het installeren van SMA-connectoren?

SMA-connectoren zijn een van de meest voorkomende en meest gebruikte coaxiale connectoren in RF-toepassingen, veel gebruikt in communicatieapparatuur, microgolfsystemen, antennes, testinstrumenten, GPS, radar en andere hoogfrequente systemen. Hoewel de structuur van een SMA-connector eenvoudig lijkt, kan zelfs een kleine fout tijdens de installatie of aansluiting leiden tot signaalverzwakking, verhoogde VSWR, slecht contact en zelfs apparatuurstoringen. Daarom is een juiste installatie van SMA-connectoren van cruciaal belang.

1. Onjuist aanhaalmoment
Veel gebruikers vervallen in een algemene misvatting bij het installeren van SMA-connectoren: ze draaien ze gewoon nonchalant vast, of ze draaien ze met brute kracht vast totdat ze "erg strak" zitten. Beide benaderingen zullen problemen veroorzaken.

Als deze niet voldoende strak wordt aangedraaid, ontstaat er slecht contact en een onstabiele verbinding, waardoor het signaal gevoelig wordt voor interferentie. Vooral in trillingsomgevingen zal de SMA-kop geleidelijk loskomen, wat leidt tot verhoogde reflecties en zelfs signaalonderbreking. Als het te strak wordt aangedraaid, zal het de binnenkern beschadigen, de schroefdraden vervormen en de diëlektrische structuur beschadigen, wat resulteert in onomkeerbare prestatievermindering.

De juiste procedure is om een ​​momentsleutel te gebruiken om deze vast te draaien met een standaardkoppel van ongeveer 0,8 N·m. Dit zorgt voor een veilig contact en voorkomt structurele schade, waardoor het een essentieel hulpmiddel is voor professionele RF-installatie.

2. Verkeerde uitlijning van de middengeleider

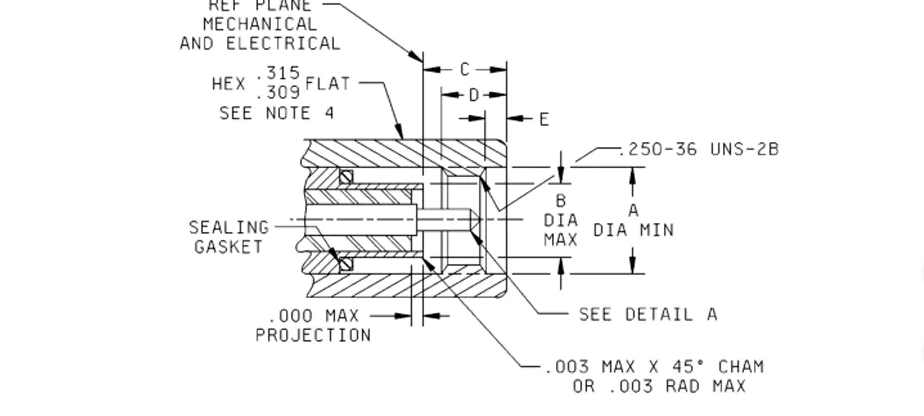

SMA-connectoren zijn precisie-RF-connectoren met extreem kleine middengeleiders (pinnen of sockets). Een verkeerde uitlijning tijdens het paren en geforceerd inbrengen kan gemakkelijk leiden tot het buigen van de pin en vervorming van de socket. Dit soort schade is vaak onherstelbaar en misschien niet zichtbaar met het blote oog, maar leidt direct tot:
Verhoogde VSWR
Verhoogd signaalverlies
Onstabiel contact
Moeilijkheden bij het inbrengen en verwijderen
Signaallevensduur aanzienlijk verkort
Vooral bij testapparatuur of hoogfrequente systemen verslechtert deze schade de volledige verbindingsprestaties en is moeilijk op te lossen.

De juiste procedure is om de geleider zorgvuldig uit te lijnen, voorzichtig in te brengen en vervolgens vast te zetten met een momentsleutel. Gebruik nooit brute kracht.

3. Door het met de hand aandraaien worden metaalresten en oxiden in het grensvlak geïntroduceerd
Veel ingenieurs draaien SMA-connectoren gewoonlijk met de hand vast, vooral tijdens frequente tests. Dit resulteert niet alleen in onvoldoende koppel, maar introduceert ook gemakkelijk verontreinigingen zoals stof, metaalresten en huidvetten. Deze kleine deeltjes kunnen de contactweerstand verhogen en zelfs de vergulding beschadigen, wat leidt tot een grotere signaalverzwakking.

Bij hoogfrequente connectoren kunnen zelfs de kleinste onzuiverheden prestatieschommelingen veroorzaken. Daarom is het essentieel om:
Niet met de hand vastdraaien (slechts lichtjes aandraaien tijdens de eerste positionering);
Reinig de aansluitoppervlakken vóór installatie met een pluisvrije doek of alcoholdoekje;
Vermijd het aanraken van de geleidende oppervlakken met blote handen;
Goede schoonmaakgewoonten kunnen de levensduur van de connector aanzienlijk verlengen.

4. SMA mannelijke en vrouwelijke connectortypen combineren
SMA-connector interfaces lijken qua uiterlijk sterk op andere RF-interfaces, zoals RP-SMA, SMB, SMC en N-type. Veel mensen oordelen op basis van uiterlijk, wat resulteert in de gedwongen aansluiting van incompatibele interfaces, wat kan leiden tot:
Beschadigde draden
Gebroken middenpennen
Vervormde binnengaten
Volledige prestatiefout

Vooral SMA en RP-SMA (reverse polarity SMA) worden gemakkelijk met elkaar verward. Ze lijken op elkaar, maar hebben verschillende interne structuren. Het forceren van een verbinding verhindert niet alleen de signaaloverdracht, maar kan ook de apparaatinterface beschadigen.

Controleer altijd voordat u verbinding maakt:
Is het een standaard SMA-connector?
Is het connectortype correct?
Is het compatibel met de apparaatpoort?
Voldoet het aan de frequentievereisten (er is een verschil tussen standaard- en precisie-SMA-connectoren)?

Voorkom schade aan dure apparatuur als gevolg van onjuiste bediening.

5. Overmatig buigen van de verbindingskabel veroorzaakt impedantiediscontinuïteiten
Veel problemen bij het installeren van SMA-connectoren liggen niet zozeer bij de connector zelf, maar eerder bij het verkeerd buigen van de kabel tijdens de installatie. Coaxkabels zijn zeer gevoelig voor buigradii. Als het te scherp wordt gebogen, zal dit leiden tot:
Impedantie-discontinuïteiten
Verhoogde signaalreflectie
Verhoogd kabelverlies
Onmiddellijke testresultaten.

Deze problemen zijn vooral merkbaar bij hoogfrequente toepassingen (boven 6 GHz).

Aanbevolen richtlijnen:
Buigradius ≥ 5 keer de kabeldiameter
Vermijd buigen nabij het verbindingspunt
Vermijd het uitoefenen van spanning of torsie op de kabel.
Hierdoor blijven stabiele transmissieprestaties behouden.

6. Frequent paren en ontparen veroorzaakt slijtage
De theoretische levensduur van een SMA-connector bedraagt doorgaans ongeveer 500 koppelings- en ontkoppelingscycli, maar in veel testomgevingen kunnen tientallen koppelings- en ontkoppelingscycli per dag nodig zijn. Langdurig herhaald gebruik kan leiden tot: slijtage van de goudlaag; verhoogde contactimpedantie; vervorming van het blad; en het losraken van de middengeleider, wat de signaalstabiliteit beïnvloedt en zelfs de fouten vergroot.

Oplossingen zijn onder meer: ​​het gebruik van een beschermende adapter (SMA saver) in hoogfrequente testomgevingen; het regelmatig vervangen van testkabels; en het monitoren van veranderingen in de connectorcontactimpedantie. Dit kan de levensduur van interfaces op waardevolle instrumenten aanzienlijk verlengen.

Hoewel het installeren van SMA-connectoren eenvoudig is, heeft elk detail een directe invloed op de signaalkwaliteit. Het volgen van standaardprocedures en het gebruik van het juiste gereedschap zorgt voor stabiele verbindingen, betrouwbare prestaties en een langere levensduur van de apparatuur.
