Wat is een RF-coaxiale connector?

1. De functie van een RF-coaxiale connector
RF-coaxiale connectoren zijn belangrijke elektroniSche componenten die worden gebruikt voor het verzenden van hoogfrequente signalen. Ze worden voornamelijk gebruikt om coaxkabels betrouwbaar op apparaten aan te sluiten, waardoor een efficiënte en stabiele overdracht van RF-signalen wordt gegarandeerd, waardoor een stabiele en betrouwbare signaaloverdracht wordt gegarandeerd. RF-coaxiale connectoren worden vaak gebruikt in communicatieapparatuur, televisie, uitzendingen, draadloze netwerken en andere gebieden. Hun kernfunctie is het handhaven van de signaalintegriteit, het verminderen van transmissieverlies en interferentie, en het bieden van goede impedantie-aanpassing, waardoor een soepele transmissie van hoogfrequente signalen mogelijk is in toepassingen zoals communicatiesystemen, testapparatuur, radar en antennes.

RF-coaxiale connectoren spelen een cruciale rol in draadloze communicatie, ruimtevaart, militaire elektronica en medische apparatuur. In 5G-basisstations verbinden ze bijvoorbeeld antennes en RF-modules, waardoor een hoogwaardige signaaloverdracht en -ontvangst wordt gegarandeerd. In test- en meetapparatuur maken ze verbinding met spectrumanalyzers of netwerkanalyzers, waardoor nauwkeurige testgegevens worden gegarandeerd. In satellietcommunicatie- en radarsystemen moeten ze bestand zijn tegen zware omgevingsomstandigheden en tegelijkertijd een stabiele signaaloverdracht behouden.

RF-coaxiale connectoren maken doorgaans gebruik van een met metaal afgeschermde structuur, waarbij de binnenste geleider het signaal verzendt en de buitenste geleider elektromagnetische afscherming biedt om externe interferentie en signaallekkage te voorkomen. Hoogwaardige connectoren hebben een laag insteekverlies, een hoge afschermingseffectiviteit, corrosieweerstand en trillingsweerstand, en zijn geschikt voor diverse frequentiebereiken (van lage frequenties tot millimetergolven). Bovendien kunnen connectoren, afhankelijk van de toepassingsvereisten, verschillende interfacestijlen aannemen, zoals schroefdraad (SMA), snap-on (BNC) of push-pull (MCX), om te voldoen aan de mechanische sterkte- en gemaksvereisten van verschillende scenario's. RF-coaxiale connectoren zijn essentiële componenten in hoogfrequente elektronische systemen. Hun prestaties hebben een directe invloed op de stabiliteit en efficiëntie van de gehele communicatieverbinding, waardoor ze een cruciaal onderdeel worden voor de goede werking van moderne draadloze technologieën, defensieapparatuur en industriële automatisering.

Het werkingsprincipe van RF-coaxiale connectoren is gebaseerd op de voortplantingskarakteristieken van elektromagnetische golven in concentrische geleiderstructuren. Via een nauwkeurig ontworpen coaxiale structuur bereiken ze een verliesarme, hifi-transmissie van hoogfrequente signalen. Hun kernprincipe is het creëren van een gesloten transmissiekanaal voor elektromagnetische velden: de middelste geleider voert de signaalstroom, terwijl de buitenste geleider fungeert als een elektromagnetisch schild, gescheiden door een isolerend diëlektricum dat een constante impedantie handhaaft. Wanneer een hoogfrequent elektrisch signaal in de binnengeleider wordt geïnjecteerd, wekt dit transversale elektromagnetische golven (TEM-golven) op in het isolatiemedium tussen de binnen- en buitengeleiders. Deze elektromagnetische energie blijft strikt beperkt tot de coaxiale ruimte, waardoor signaalstralingsverlies en externe interferentie effectief worden onderdrukt. De mechanische interface van de connector zorgt voor continuïteit van de geleider en aanpassing van de impedantie door nauwkeurig contact, waardoor signaalreflecties op het verbindingspunt als gevolg van impedantieveranderingen worden voorkomen, waardoor uiteindelijk een stabiele overdracht van hoogfrequente signalen tussen apparaten wordt gegarandeerd. Dankzij dit structurele ontwerp kunnen RF-coaxiale connectoren een uitstekende signaalintegriteit behouden, zelfs in hoogfrequente omgevingen op gigahertz-niveau.

Het kernontwerp van RF-coaxiale connectoren is gebaseerd op de coaxiale transmissielijntheorie, die gebruik maakt van de elektromagnetische veldverdeling tussen de binnen- en buitengeleiders om signaaloverdracht te bereiken:

Middengeleider (binnengeleider): Zendt hoogfrequente signalen uit en is doorgaans gemaakt van koper of verguld materiaal om weerstandsverliezen te verminderen.
Buitengeleider (afscherming): Omsluit de binnengeleider en biedt elektromagnetische afscherming om signaalinterferentie en stralingslekkage te voorkomen.
Isolatiemedium (diëlektrische laag): Scheidt de binnen- en buitengeleiders, handhaaft een stabiele impedantie (doorgaans 50Ω of 75Ω) en vermindert signaalreflecties.
Verbindingsmechanisme: Gebruik connectoren met schroefdraad (bijvoorbeeld SMA), opklikbare (bijvoorbeeld BNC) of push-pull (bijvoorbeeld MCX) connectoren om mechanische stabiliteit en goed elektrisch contact te garanderen.

Wanneer de connectoren op de juiste manier op elkaar zijn aangesloten, wordt het signaal via de binnenste geleider verzonden en vormt de buitenste geleider een gesloten lus, waardoor de continuïteit van de impedantie tijdens de signaaloverdracht wordt gewaarborgd en de staande golfverhouding (VSWR) en het invoegverlies worden verminderd.

2. Kenmerken en voordelen van RF-coaxiale connectoren
De RF-coaxiale connector, als kerncomponent van hoogfrequente signaaloverdracht, heeft aanzienlijke voordelen laten zien op het gebied van prestaties, betrouwbaarheid en aanpassingsvermogen dankzij zijn unieke structuur en materiaalontwerp. De voordelen komen vooral tot uiting in de volgende aspecten:

(1). Hoogfrequente transmissieprestaties
Breedbanddekking: ondersteunt een extreem breed frequentiebereik van DC tot millimetergolf (boven 40GHz), en voldoet aan de behoeften van hoogfrequente toepassingen zoals 5G en satellietcommunicatie.
Laag invoegverlies: maakt gebruik van zeer geleidende materialen (zoals vergulde binnengeleiders) en isolatiemedia met laag diëlektrisch verlies om de signaalverzwakking aanzienlijk te verminderen.
Uitstekende impedantie-aanpassing: strikt gecontroleerde karakteristieke impedantie van 50Ω of 75Ω minimaliseert signaalreflectie.
(2). Betrouwbaarheid en stabiliteit
Sterke elektromagnetische afscherming: meerlaagse metalen afschermingsstructuur (zoals schroefdraadvergrendeling, metalen omhulsel) onderdrukt effectief elektromagnetische interferentie (EMI) en RF-lekkage.
Hoge mechanische duurzaamheid: nauwkeurig bewerkte contactinterface (zoals elastisch penontwerp) zorgt voor stabiel contact na duizenden keren aansluiten en loskoppelen. Brede aanpassingsmogelijkheden aan de omgeving: Optionele speciale behandelingen zoals waterdicht (IP67), hoge temperatuurbestendigheid (-65℃~ 165℃) en zoutsproeibestendigheid zijn beschikbaar, waardoor het geschikt is voor zware omgevingen zoals het leger en de ruimtevaart.
(3). Diverse ontwerpen passen zich aan meerdere scenario's aan

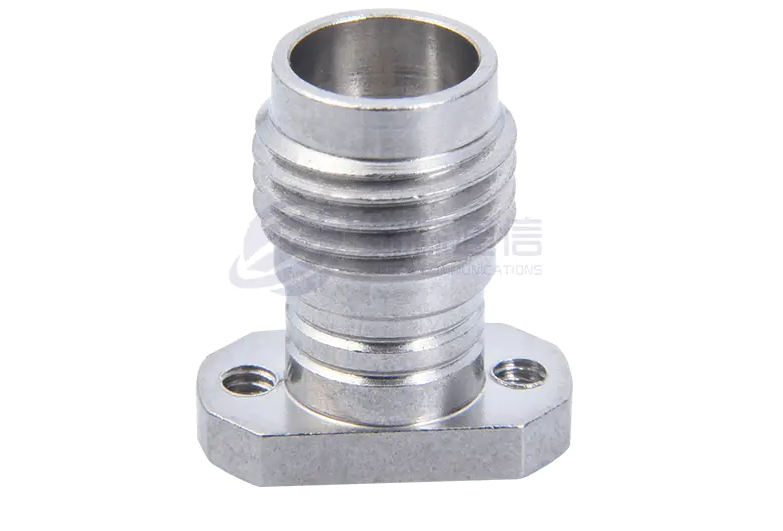

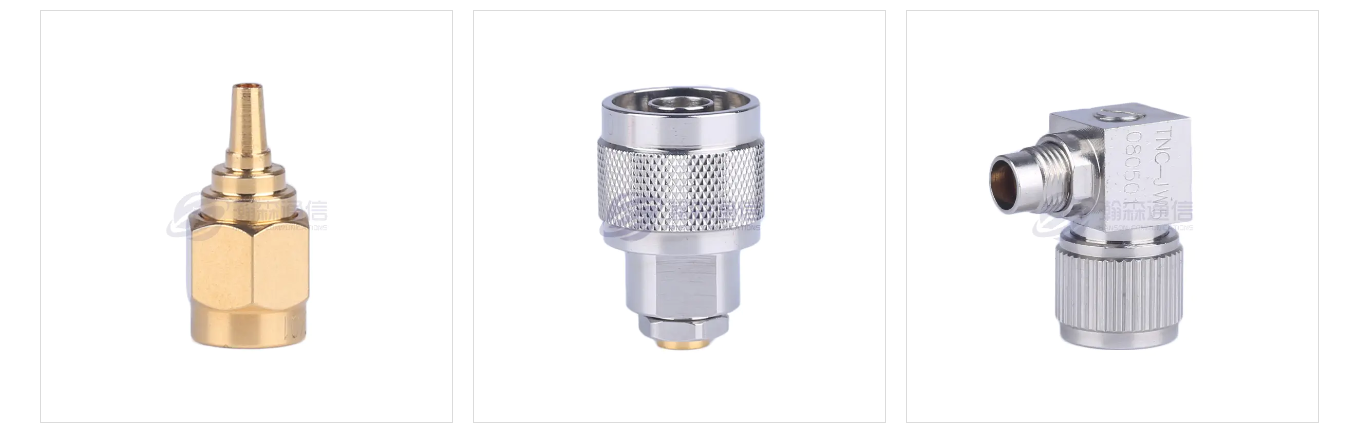

Rijke interfacetypes: inclusief schroefdraad (SMA, N-type), snap-on (BNC), push-pull (MCX/MMCX), enz., om aan verschillende installatievereisten te voldoen.
Flexibele vermogenscapaciteit: aanpasbaar van laag vermogen tot hoog vermogen op kilowattniveau, aanpasbaar aan verschillende belastingscenario's zoals communicatiebasisstations en radars.
Miniaturisatietrend: Met de ontwikkeling van 5G en het Internet of Things bereiken microconnectoren hoogwaardige transmissie in beperkte ruimtes.
(4). Gemak en standaardisatie
Ontwerp met snelle verbinding: de bediening met één hand van sommige producten kan bijvoorbeeld de installatie-efficiëntie aanzienlijk verbeteren.
Internationale standaardcompatibiliteit: Voldoet aan internationale normen zoals MIL-STD en IEC om universele uitwisselbaarheid met reguliere apparatuurinterfaces te garanderen.
(5) Breed scala aan toepassingen
Van consumentenelektronica (antennes voor mobiele telefoons) tot industriële toepassingen (RF-modules van basisstations) tot hightechvelden (phased array-radars, satellietpayloads), RF-coaxiale connectoren zijn basiscomponenten geworden in industrieën zoals draadloze communicatie, testen en meten, en nationale defensiewetenschap en -technologie vanwege hun signaalgetrouwheid en ecologische robuustheid.

RF-coaxiale connectoren voldoen, door de diepe integratie van materiaalkunde, precisiemechanica en elektromagnetisch ontwerp, aan de kernvereisten van "laag verlies, hoge afscherming en lange levensduur" bij hoogfrequente signaaloverdracht, en zijn de belangrijkste garantie voor de efficiënte en betrouwbare werking van moderne elektronische systemen.

RF-coaxiale connectoren worden veel gebruikt in industrieën die hoogfrequente signaaloverdracht vereisen:
Communicatie: Antennefeederverbindingen voor 5G-basisstations, glasvezelcommunicatie en satellietcommunicatie.
Lucht- en ruimtevaart en defensie: Zeer betrouwbare verbindingen voor radarsystemen, raketgeleiding en communicatieapparatuur in de lucht.
Test & Measurement: Kalibratie en signaaltesten voor instrumenten zoals vectornetwerkanalysatoren (VNA's) en spectrumanalysatoren.
Consumentenelektronica: RF-modules voor Wi-Fi-routers, smartphones (zoals antenne-interfaces) en Internet of Things (IoT)-apparaten.
Medische apparatuur: signaaloverdracht voor MRI-radiofrequentiespoelen en microgolftherapieapparaten.
Automotive: Signaalverbindingen voor radar in voertuigen (zoals millimetergolfradar) en GPS-navigatiesystemen.

3. Hoe u de juiste RF-coaxiale connector kiest
Bij het kiezen van de juiste RF-coaxiale connector moet rekening worden gehouden met meerdere factoren, waaronder elektrische prestaties, mechanische kenmerken, milieucompatibiliteit en het toepassingsscenario.

(1). Verduidelijk de elektrische prestatie-eisen
Werkfrequentiebereik: De bovenste frequentielimieten die door verschillende connectoren worden ondersteund, variëren aanzienlijk (bijvoorbeeld BNC ≤ 4 GHz, SMA ≤ 18 GHz en 2,92 mm-connectoren tot 40 GHz). Het afstemmen van de signaalfrequentieband van het systeem is essentieel.
Impedantiematching: Communicatiesystemen gebruiken vaak 50 Ω (bijv. basisstations en radar), terwijl videotransmissiesystemen vaak 75 Ω gebruiken (bijv. uitzendapparatuur). Het kiezen van de verkeerde impedantie kan leiden tot signaalreflecties.
Invoegverlies en VSWR: Voor hoogfrequente toepassingen (bijv. millimetergolf) wordt de voorkeur gegeven aan ontwerpen met laag verlies (bijv. lucht-diëlektrische connectoren), en de VSWR moet zo dicht mogelijk bij 1:1 liggen.
Vermogensverwerking: Voor toepassingen met hoog vermogen (bijvoorbeeld radarzenders) selecteert u connectoren van het type 7/16 of N om uitval als gevolg van oververhitting te voorkomen.

(2). Evalueer mechanische en interface-eigenschappen
Type connector:
Connectoren met schroefdraad (SMA, N-type): Bij voorkeur in omgevingen met veel trillingen (bijvoorbeeld apparatuur in voertuigen en in de lucht) vanwege hun hoge weerstand tegen losraken. Opklikbare connectoren (BNC): geschikt voor testscenario's waarbij veelvuldig aansluiten en loskoppelen vereist is (bijv. laboratoriumoscilloscopen). Ze zijn handig in gebruik, maar kunnen eraf vallen.
Microminiatuurconnectoren (MMCX, MCX): compacte oplossingen voor apparaten met beperkte ruimte (bijv. smartphonemodules).
Levensduur van plug-in: connectoren van industriële kwaliteit gaan doorgaans meer dan duizend plug-in- en plug-out-cycli mee, terwijl connectoren van consumentenkwaliteit slechts een paar honderd meegaan.
Kabelcompatibiliteit: Controleer of de connectorinterface overeenkomt met het coaxkabeltype en de draaddiameter.

(3). Denk aan het aanpassingsvermogen aan de omgeving
Beschermingsgraad: Buiten- of vochtige omgevingen vereisen een waterbestendigheidsgraad van IP67 of hoger (bijv. antenne-interfaces van 5G-basisstations).
Temperatuur- en corrosiebestendigheid: Ruimtevaart- of militaire toepassingen vereisen hoge temperatuurbestendigheid (-65°C tot 200°C) en zoutsproeibestendigheid (bijvoorbeeld verguld roestvrij staal).
Trillings-/schokbestendigheid: mobiele platforms zoals voertuigen en vliegtuigen vereisen connectoren met vergrendelingsmechanismen (bijvoorbeeld SMA met drie schroeven) of veerbelaste contactontwerpen.

(4). Passend bij het toepassingsscenario
Communicatieapparatuur: 5G-basisstations geven de voorkeur aan N-type (hoog vermogen) en SMA (geminiaturiseerde) connectoren. Millimetergolfbanden vereisen 2,92 mm- of K-type connectoren.
Testen en meten: Gebruik precisieconnectoren (zoals 3,5 mm) voor hoogfrequente tests om fouten te voorkomen die worden geïntroduceerd door connectoren met lage precisie, zoals BNC's.
Consumentenelektronica: Wi-Fi-modules maken vaak gebruik van U.FL-connectoren (ultraminiatuur), maar er is een afweging nodig tussen kosten en signaalverlies.
Militair/luchtvaart: Kies uiterst betrouwbare modellen met volledig metalen behuizingen en vergulde contacten die voldoen aan de MIL-STD-348-normen.

(5). Andere sleutelfactoren
Kosten en doorlooptijd: Geavanceerde connectoren (zoals millimetergolfconnectoren) zijn duur, dus houd rekening met uw budget en de stabiliteit van de toeleveringsketen.
Mate van standaardisatie: geef de voorkeur aan universele connectoren (zoals SMA) om nichemodellen te vermijden die onderhoudsproblemen kunnen veroorzaken.
Montagemethode: PCB-montage, paneelmontage of directe kabelverbinding vereisen verschillende configuraties (zoals haakse of rechte connectoren).

Voorbeeld van een selectieproces
Bepaal de vereisten: bijvoorbeeld: 5G klein basisstation, radio-eenheid, 3,5 GHz-frequentie, buiteninstallatie, waterdicht.
Screeningsparameters:
Frequentie: 3,5 GHz → SMA of N-type zijn acceptabel.
Omgeving: IP67 waterdicht → Selecteer N-type (betrouwbaardere draadafdichting).
Vermogen: Medium → N-type biedt ruime vermogensmarge.
Compatibiliteit controleren: Controleer of de N-type connector overeenkomt met bestaande kabels (zoals LMR-400) en apparaatpoorten.

4. Veelvoorkomende problemen van RF-coaxiale connectoren
Bij langdurig gebruik kunnen RF-coaxiale connectoren verschillende problemen ontwikkelen als gevolg van factoren zoals ontwerp, installatie en omgevingsfactoren, die de kwaliteit van de signaaloverdracht beïnvloeden. Veel voorkomende problemen met RF-coaxiale connectoren houden vaak verband met impedantie-aanpassing, mechanische sterkte, effectiviteit van de afscherming en aanpassingsvermogen aan de omgeving. Het aantal uitval van producten kan worden verminderd door de juiste selectie (bijvoorbeeld door de frequentie en het vermogen op elkaar af te stemmen), gestandaardiseerde installatie (bijvoorbeeld koppelregeling) en regelmatig onderhoud (bijvoorbeeld het reinigen van contactoppervlakken).

(1). Hoog signaalverlies of lage transmissie-efficiëntie
Mogelijke oorzaken:
Connectorimpedantie komt niet overeen (bijvoorbeeld bij het mixen van 50Ω- en 75Ω-apparaten).
Verouderde connectoren of kabels, geoxideerde geleiders en slecht contact.
Losse of gedeeltelijk vastgedraaide verbindingen, waardoor signaalreflecties ontstaan.
Het gebruik van connectoren of kabels van lage kwaliteit, wat resulteert in overmatig insteekverlies.

Oplossing:
Zorg ervoor dat alle connectoren en kabels in het systeem een ​​consistente impedantie hebben (doorgaans 50Ω of 75Ω).
Inspecteer de contactoppervlakken van de connectoren op oxidatie of verontreiniging en reinig of vervang indien nodig.
Gebruik een momentsleutel om schroefdraadconnectoren (bijv. SMA, N-type) vast te draaien tot het standaardkoppel. Kies voor verliesarme kabels en hoogwaardige connectoren (zoals vergulde contacten).

(2). Signaalinterferentie of harde ruis
Mogelijke oorzaken:
Slechte connectorafscherming, waardoor elektromagnetische interferentie (EMI) kan binnendringen.
Slechte aarding van de connectorbehuizing, waardoor common-mode-interferentie ontstaat.
Nabijgelegen bronnen van sterke elektromagnetische straling (zoals motoren en omvormers).
Beschadigde kabels of connectoren, met kapotte afscherming.

Oplossing:
Selecteer connectoren met volledig metalen behuizingen en een hoge afschermingseffectiviteit.
Zorg ervoor dat de connectorbehuizing goed is geaard op het chassis van het apparaat.
Gebruik dubbel afgeschermde of drievoudig afgeschermde coaxkabels om de immuniteit tegen interferentie te vergroten.
Inspecteer de kabel op beschadigingen en vervang deze indien nodig.

(3). Losse connectoren of slecht contact
Mogelijke oorzaken:
Mechanische slijtage door overmatig aansluiten en loskoppelen (zoals een defecte BNC-veer).
Draden worden niet goed vastgedraaid in omgevingen met trillingen of schokken (zoals in voertuigen of vliegtuigen).
De mannelijke en vrouwelijke connectoren van de connector passen niet bij elkaar of hebben buitensporige toleranties.

Oplossing:
Voor veelvuldig aansluiten en loskoppelen kiest u connectoren met een lange levensduur (zoals een SMA-connector met een plug-in-rating van 5000 cycli). Gebruik connectoren met vergrendelingsmechanismen (zoals SMA's met drie schroeven) in trillende omgevingen.

Zorg ervoor dat connectormodellen overeenkomen; vermijd het mengen van verschillende merken of specificaties.

(4). Schade aan connectoren (bijvoorbeeld breuk, vervorming)
Mogelijke oorzaken:
Overmatige mechanische belasting (bijvoorbeeld overmatig buigen van de kabel, resulterend in gebroken soldeerverbindingen van connectoren).
Het gebruik van onjuist installatiegereedschap, waardoor de schroefdraad van de behuizing losraakt.
Veroudering van materiaal of corrosie door omgevingsfactoren (bijvoorbeeld zoutnevel, hoge temperaturen).

Oplossing:
Vermijd het uitoefenen van zijdelingse kracht op de connector tijdens de installatie en gebruik haakse connectoren om buigen te minimaliseren.
Gebruik speciaal gereedschap (bijvoorbeeld momentsleutels) om connectoren met schroefdraad te installeren.
Selecteer corrosiebestendige materialen (bijvoorbeeld verguld roestvrij staal) voor zware omstandigheden.

(5). Impedantiediscontinuïteit leidt tot signaalreflecties
Mogelijke oorzaken:
Impedantiemismatch tussen de connector en de kabel (bijvoorbeeld een 50Ω-connector met een 75Ω-kabel).
Interne structurele defecten in de connector (bijvoorbeeld een ongelijkmatige diëlektrische laag).
Onvolledige koppeling van de connector, waardoor luchtspleten ontstaan.

Oplossing:
Zorg voor een consistente impedantie over het gehele transmissiepad (inclusief de connector, kabel en apparaat). Kies connectoren met een hoge precisie-bewerking (zoals gespecificeerd in de militaire standaard MIL-STD-348).

Draai de connector volledig vast om impedantieschommelingen veroorzaakt door een verkeerde uitlijning te voorkomen.

(6). Foutieve waterdichte prestaties
Mogelijke oorzaken:
Waterdichte afdichtingen zijn verouderd of beschadigd.
De schroefdraad is niet vastgedraaid of de houdbaarheidsdatum van het afdichtmiddel is verstreken.
Het connectorontwerp is niet geschikt voor vochtige omgevingen.

Oplossing:
Inspecteer de afdichtingen regelmatig. Voor buitentoepassingen kiest u connectoren met IP67-classificatie of hoger.
Gebruik waterdichte tape of siliconen om de afdichting te verbeteren.
Selecteer waterdichte modellen met O-ringen (zoals waterdichte connectoren van het N-type).

(7). Resonantieproblemen bij hoogfrequente toepassingen
Mogelijke oorzaken:
De connector vertoont parasitaire resonantie bij hoge frequenties (bijvoorbeeld ontwerpfouten).
De connector- en printplaatindeling komen niet overeen, waardoor staande golven ontstaan.

Oplossing:
Selecteer een connector die hogere frequenties ondersteunt (bijvoorbeeld 2,92 mm in plaats van SMA).
Optimaliseer de aanpassing van de PCB-impedantie om discontinuïteiten in de lengte van de transmissielijnen te voorkomen.

Overzichtstabel van veelvoorkomende problemen met RF-coaxiale connectoren:

5. Onderhoudsnormen voor RF-coaxiale connectoren
De prestaties van RF-coaxiale connectoren hebben een directe invloed op de kwaliteit van de signaaloverdracht, dus regelmatig onderhoud is vereist om een ​​stabiele werking op de lange termijn te garanderen. Hieronder volgen de belangrijkste onderhoudsnormen en bedrijfsspecificaties:

(1). Regelmatige inspectie en reiniging
Inspectie van het uiterlijk: Controleer of de connectorbehuizing vervormd, gebarsten of gecorrodeerd is (zoals roest, oxidatie), vooral de metalen onderdelen en afdichtringen.
Reiniging van contactoppervlakken: Gebruik watervrije alcohol en een niet-geweven doek om de binnenste geleider en pinnen schoon te maken en de oxidelaag, stof of olie te verwijderen. Vermijd het gebruik van schurende materialen (zoals schuurpapier) om schade aan de beplating te voorkomen.
Bevestiging van interfacestatus: Zorg ervoor dat de mannelijke en vrouwelijke connectoren soepel zijn aangesloten, zonder losheid of verkeerde uitlijning. Bij connectoren met schroefdraad (zoals SMA, N-type) moet worden gecontroleerd of de schroefdraad intact is om uitglijden te voorkomen.

Reinigingsprocedure
Uitschakelen: Zorg ervoor dat het apparaat is uitgeschakeld om schade door statische elektriciteit te voorkomen.
Fysieke reiniging: Gebruik een luchtpistool om grote onzuiverheden te verwijderen en veeg vervolgens de contactoppervlakken voorzichtig af met een wattenstaafje gedrenkt in alcohol.
Oxidatiebehandeling: Als de coating geoxideerd is (bijvoorbeeld zwart geworden), polijst deze dan lichtjes met een gum of een speciaal schoonmaakmiddel.
Drogen: Aan de lucht drogen of in de droger bij lage temperatuur (≤60°C) om achtergebleven alcohol te vermijden.

(2). Elektrische prestatietest
Verificatie van impedantiematching: Gebruik een netwerkanalysator of TDR (tijddomeinreflectometer) om de impedantiecontinuïteit van de connector en kabel te detecteren om er zeker van te zijn dat er geen plotselinge verandering is (VSWR ≤ 1,5 is het beste). Monitoring van invoegverlies: Hoogfrequente toepassingen vereisen regelmatig testen van signaalverlies. Als het verlies abnormaal toeneemt (bijvoorbeeld meer dan 20% van de nominale waarde), is het noodzakelijk om te controleren op problemen met connector- of kabelveroudering. Controle van de effectiviteit van de afscherming: Gebruik een RF-lektester of near-field-sonde om de afschermingsprestaties van de connector te testen om er zeker van te zijn dat er geen elektromagnetische lekkage is.

(3). Onderhoud van mechanische prestaties
Specificaties voor in- en uittrekken: vermijd ruw in- en uittrekken. Opklikbare connectoren (zoals BNC) moeten op de klem drukken voordat ze eruit worden getrokken. Schroefdraadconnectoren moeten worden vastgedraaid met een momentsleutel volgens het standaardkoppel (zoals SMA aanbeveelt 0,5~0,8N·m).
Maatregelen tegen losraken: In een trillingsomgeving (zoals op een voertuig gemonteerde apparatuur of apparatuur in de lucht) moeten connectoren met schroefdraad worden uitgerust met anti-losraaklijm of borgringen, en de aandraaistatus moet regelmatig worden gecontroleerd.
Kabelbescherming: Vermijd overmatig buigen van de kabel (minimale buigradius ≥ 5 maal de buitendiameter van de kabel) om te voorkomen dat de soldeerverbindingen van de connector breken of dat de afschermingslaag beschadigd raakt.

(4). Onderhoud van aanpassingsvermogen aan het milieu
Waterdichte en vochtbestendige behandeling: Waterdichte connectoren (IP67 en hoger) die buitenshuis of in vochtige omgevingen worden gebruikt, moeten regelmatig de elasticiteit van de afdichtring controleren en deze na veroudering tijdig vervangen; niet-waterdichte interfaces kunnen worden gecoat met siliconenvet om de bescherming te verbeteren.
Onderhoud van corrosiebestendigheid: Gebruik in zoutnevel-, zure en alkalische omgevingen roestvrijstalen of vergulde schaalconnectoren en veeg het metalen oppervlak regelmatig af met een roestremmer. Temperatuuraanpassingsvermogen: In omgevingen met hoge temperaturen (zoals radiofrequentie-eenheden van basisstations) is het noodzakelijk ervoor te zorgen dat het diëlektrische materiaal van de connector (zoals PTFE) niet vervormt. In omgevingen met lage temperaturen (zoals apparatuur in het Noordpoolgebied) is het noodzakelijk om broos scheuren van plastic onderdelen te voorkomen.

(5). Levensbeheer en vervangingscyclus
Bewaking van de levensduur van de plug-in: registreer het aantal hoogfrequente plug-in- en pull-out-tijden en vervang deze vooraf wanneer de levensduur nadert.
Vervanging van verouderde onderdelen: Wanneer er sprake is van slecht contact, beschadiging van de afschermingslaag of verslechtering van de isolatieprestaties, moet de connector worden vervangen en is hergebruik na reparatie verboden.
Standaardisatie van reserveonderdelen: Connectoren van hetzelfde merk en model moeten zoveel mogelijk in hetzelfde systeem worden gebruikt om compatibiliteitsproblemen als gevolg van gemengd gebruik te voorkomen.

Levensbeheer en vervangingscyclustabel RF-coaxiale connector:

(6). Documentatie en administratie
Onderhoudslogboek: registreer de datum van elke inspectie, testgegevens (zoals VSWR, plaatsingsverlies) en model van vervangende onderdelen voor eenvoudige traceerbaarheidsanalyse.
Bibliotheek met foutgevallen: vat typische fouten samen (zoals hoge weerstand veroorzaakt door oxidatie, losheid veroorzaakt door trillingen) om preventieve onderhoudsstrategieën te optimaliseren.

6. Hoe u de levensduur van RF-coaxiale connectoren kunt verlengen
RF-coaxiale connectoren zijn belangrijke componenten voor hoogfrequente signaaloverdracht en hun levensduur heeft rechtstreeks invloed op de systeemstabiliteit. Hun levensduur kan worden verlengd door middel van een redelijke selectie, installatie, gebruik en onderhoud.

(1). Correcte selectie en matching
Matching van frequentie en vermogen: Selecteer connectoren die voldoen aan de werkfrequentie en stroomvereisten van het systeem (het N-type heeft bijvoorbeeld de voorkeur voor 5G-basisstations en SMA heeft de voorkeur voor hoogfrequente tests).
Impedantieconsistentie: Zorg ervoor dat de impedantie van connectoren, kabels en apparatuur consistent is (meestal 50Ω of 75Ω) om prestatieverlies als gevolg van signaalreflectie te voorkomen.
Aanpasbaarheid aan de omgeving: Voor buiten- of zware omgevingen (hoge temperaturen, zoutnevel, trillingen), waterdichte (IP67), corrosiebestendige (verguld roestvrij staal) of versterkte connectoren moeten worden geselecteerd.

(2). Standaardinstallatie van RF-coaxiale connectoren
1) Voorbereiding vóór installatie
Controleer de compatibiliteit van de connector en de kabel.
Controleer of het connectormodel (bijvoorbeeld SMA, Type N) compatibel is met het kabeltype (bijvoorbeeld RG-58, LMR-400).
Controleer of de impedantie (50Ω/75Ω), het frequentiebereik en het vermogen voldoen aan de vereisten.
Controleer de integriteit van de componenten.
Inspecteer de connectorbehuizing, schroefdraad en pinnen op vervorming, scheuren of oxidatie.
Zorg ervoor dat de kabelafscherming niet beschadigd is en dat de binnengeleider niet verbogen of gebroken is.
Reinig de contactonderdelen.
Gebruik watervrije alcohol en een niet-geweven doek om de binnengeleider en de aansluiting te reinigen en olie, vuil of oxidatie te verwijderen.
Gebruik geen schuurpapier of harde voorwerpen om de vergulde/verzilverde contacten te krassen.

2) Specificaties voor connector- en kabelconstructie
Kabelstrippen en voorbehandeling
Gebruik een speciaal stripgereedschap om de kabelmantel, afscherming en isolatie te strippen tot de lengte die voor de connector nodig is.
Zorg ervoor dat de binnengeleider de juiste lengte heeft en vermijd buitensporige lengte (bijvoorbeeld buigen) of buitensporige lengte (bijvoorbeeld slecht contact). Soldeer- of krimpwerkzaamheden
Soldeerconnectoren:
Gebruik een soldeerbout met constante temperatuur (aanbevolen temperatuur: 300-350°C) en voltooi het solderen snel om oververhitting en beschadiging van het diëlektricum te voorkomen.
Soldeerverbindingen moeten glad en braamvrij zijn om kortsluiting of impedantieveranderingen te voorkomen.
Krimpconnectoren:
Gebruik een passend krimpgereedschap om een ​​gelijkmatige krimpdruk en een veilig contact tussen de afscherming en de behuizing te garanderen.
Inspectie na montage:
Gebruik een multimeter om de continuïteit te controleren en te bevestigen dat er geen kortsluiting of breuk is.
Trek voorzichtig aan de kabel om de mechanische stabiliteit van de connector en kabel te controleren.

3) Connector docken en beveiligen
Uitlijning en koppeling: Zorg ervoor dat de mannelijke en vrouwelijke connectoren strikt zijn uitgelijnd om te voorkomen dat de pinnen worden gebogen of beschadigd als gevolg van scheve plaatsing.
Opsteekconnectoren (zoals BNC) moeten met een hoorbare klik vergrendelen. Connectoren met schroefdraad (zoals SMA) moeten handmatig worden vastgedraaid voordat ze worden vastgedraaid. Schroefdraadconnectoren vastdraaien
Gebruik een momentsleutel om vast te draaien met het standaard aanhaalmoment (voorbeeld):
SMA-connector: 0,5-0,8 N·m
N-type connector: 1,0-1,5 N·m
Draai niet te vast om beschadiging van de schroefdraad of vervorming van de media te voorkomen.
Maatregelen tegen loslating
In trillende omgevingen (zoals die worden gebruikt in voertuigen of vliegtuigen) moeten connectoren met schroefdraad worden uitgerust met veerringen of anti-loslatingslijm.
Opklikbare connectoren (zoals BNC) kunnen worden omwikkeld met anti-loslatingstape om de retentie te verbeteren.

4) Voorzorgsmaatregelen tijdens gebruik
Procedures voor het inpluggen en loskoppelen
Niet aansluiten of loskoppelen terwijl het apparaat is ingeschakeld: hoogfrequente signalen kunnen vonkoverslag veroorzaken en de contactoppervlakken beschadigen.
Bij het loskoppelen: Druk bij klikconnectoren stevig op de klem; Bij connectoren met schroefdraad dient u deze volledig los te maken voordat u ze loskoppelt.
Vermijd mechanische belasting
Houd bij het leiden van kabels rekening met een buigradius (≥5 keer de kabeldiameter) om spanning aan de onderkant van de connector te voorkomen.
Gebruik kabelbinders of klemmen om de kabel vast te zetten en te voorkomen dat deze gaat bungelen. Aanpassingsvermogen aan het milieu
Vochtige omgevingen: Controleer na het installeren van waterdichte connectoren (IP67) of de afdichtring goed is vastgedraaid.
Omgevingen met hoge temperaturen: Vermijd langdurige blootstelling van de connector aan excessieve temperaturen (het diëlektricum van PTFE is bijvoorbeeld beperkt tot 165°C).

5) Verificatie en testen na installatie
Testen van elektrische prestaties
Gebruik een netwerkanalysator om de staande golfverhouding (VSWR) te meten; de normale waarde moet ≤1,5 ​​zijn.
Meet het invoegverlies. Indien abnormaal, controleer dan op slecht contact of kabelschade.
Mechanische stabiliteitscontrole
Schud de connector voorzichtig om te controleren of er geen losheid of ongebruikelijk geluid is.
Voer een trillingstest uit (bijvoorbeeld een frequentiezwaai van 5-500 Hz) in een trillende omgeving.

(3). Regelmatige reiniging en onderhoud
Contactoppervlak reinigen: Reinig de binnenste geleider en pinnen regelmatig met watervrije alcohol en een non-woven doek om de oxidelaag of het vuil te verwijderen. Vermijd het gebruik van schurende materialen (zoals schuurpapier) om schade aan de goud-/zilverlaag te voorkomen. Controleer de afdichting: Waterdichte connectoren moeten regelmatig controleren of de O-ring of het afdichtmiddel verouderd is en deze indien nodig vervangen. Inspectie van de afschermingslaag: Zorg ervoor dat de kabelafschermingslaag niet wordt beschadigd om te voorkomen dat elektromagnetische interferentie (EMI) de signaalkwaliteit beïnvloedt.

(4). Voorkom milieuschade
Vocht- en corrosiebestendigheid:
Vergulde of roestvrijstalen schaalconnectoren moeten worden gebruikt in vochtige omgevingen of omgevingen met zoutnevel, en roestremmers moeten regelmatig worden aangebracht.
Niet-waterdichte connectoren kunnen tijdelijk worden beschermd met krimpkous of waterdichte tape.
Temperatuurbeheer:
Zorg ervoor dat het diëlektrische materiaal van de connector (zoals PTFE) in omgevingen met hoge temperaturen (zoals radiofrequentie-eenheden van basisstations) niet wordt vervormd.
In omgevingen met extreem lage temperaturen (zoals apparatuur in het Noordpoolgebied) dient u het broos scheuren van plastic onderdelen te vermijden.

(5). Redelijk gebruik en levensbeheer
Frequentie van aansluiten en loskoppelen verminderen:
Voor hoogfrequente scenario's voor het aansluiten en loskoppelen (zoals testapparatuur) kiest u modellen met een hoge levensduur (zoals SMA meer dan 5000 keer aansluiten en loskoppelen).
Gebruik indien nodig adapters of verlengkabels om het aantal keer aansluiten en loskoppelen van de hoofdconnector te verminderen.
Periodieke prestatietests:
Gebruik een netwerkanalysator om VSWR (staande golfverhouding) en invoegverlies te detecteren, en vervang deze op tijd als deze abnormaal zijn.
Vervangingsstrategie voor reserveonderdelen:
Vervang deze vooraf wanneer de nominale levensduur van het aansluiten en loskoppelen nadert (zoals SMA 5000 keer) of wanneer er slecht contact optreedt.

(6) Foutpreventie
Vermijd het mengen van verschillende merken:
Probeer hetzelfde connectormodel in hetzelfde systeem te gebruiken om slijtage veroorzaakt door niet-overeenkomende toleranties te voorkomen.
Onderhoudslogboek bijhouden:
Registreer elke onderhoudstijd, testgegevens en vervangingsgegevens om de analyse van levensduurtrends te vergemakkelijken.

7.RF-coaxiale connector Veelgestelde vragen (FAQ)
(1). Waarom heeft de connector slecht contact?
Mogelijke redenen: Pin-oxidatie of vervuiling (reinigen met alcohol). Draad niet vastgedraaid (SMA vereist een koppel van 0,5~0,8N·m). Mechanische schade (zoals verbogen pinnen, moeten worden vervangen).

(2). Hoe overmatig signaalverlies voorkomen?
Zorg voor consistentie van de impedantie (50Ω/75Ω mengen niet). Selecteer kabels met laag verlies (zoals LMR-400). Reinig het contactoppervlak regelmatig om oxidatie te voorkomen. (3). Kunnen connectoren van verschillende merken met elkaar worden gemengd? Niet aanbevolen! Tolerantieverschillen tussen verschillende merken kunnen leiden tot: Slecht pincontact. Impedantiediscontinuïteit (signaalreflectie). Verminderde mechanische sterkte (zoals draadslip).

(3). Hoe connectoren selecteren voor omgevingen met hoge temperaturen?
Selecteer hittebestendig PTFE als diëlektrisch materiaal (beperkt tot 165 ℃). Gebruik roestvrijstalen of vergulde metalen schalen. Vermijd plastic onderdelen (gemakkelijk te vervormen).

(4) Hoe kies ik een RF-coaxiale connector?
Er moet rekening worden gehouden met de volgende factoren:
Frequentiebereik: BNC (≤4GHz), SMA (≤18GHz), N-type (≤11GHz), 2,92 mm (≤40GHz).
Impedantieaanpassing: 50Ω (communicatiesysteem) of 75Ω (videotransmissie).
Vermogen: Kies voor een hoog vermogen N-type of 7/16-type.
Milieuvereisten: waterdicht type voor gebruik buitenshuis (IP67), corrosiebestendig verguld type voor militair gebruik.

(5) Hoe detecteer ik een connectorfout?
Visuele inspectie: oxidatie, vervorming, scheuren.
Multimetertest: geleidbaarheid en isolatieweerstand.
Netwerkanalysator: meet VSWR en invoegverlies.
Snelle gids voor probleemoplossing:

(6). Waarom is de VSWR (staande golfverhouding) te hoog?
De impedantie van de connector en de kabel komen niet overeen.
De verbinding is niet volledig gesloten (er is een luchtspleet).
De kabel of connector is intern beschadigd.
