Wat is een hermetisch afgesloten connector en waarom dit belangrijk is

Snel antwoord: wat is een hermetisch afgesloten connector

A hermetisch afgesloten connector is een connector die is gebouwd met een permanente glas-op-metaal- of glas-gesinterde afdichting rond de contacten, waardoor een gasdichte barrière ontstaat die voorkomt dat vocht, gas en verontreinigingen in een afgesloten behuizing terechtkomen. Dit is van belang bij elektronica met hoge betrouwbaarheid, omdat systemen zoals ruimtevaartapparatuur, satellieten, communicatiebasisstations, onderzeese elektronica en medische apparaten vaak afhankelijk zijn van het handhaven van een stabiele interne atmosfeer, en zelfs een zeer klein lekpad kan leiden tot corrosie, signaalverslechtering of volledig falen gedurende de levensduur van het product.

Centraal bij deze afdichtingsmethode staat de RF-glas gesinterde, afgedichte isolator , een isolatielichaam van gesmolten glas dat zowel de middelste contactpen elektrisch isoleert als de fysieke afdichting tegen de buitenschaal vormt. In de onderstaande secties wordt uitgelegd hoe dit werkt, waar het wordt toegepast en hoe het zich verhoudt tot standaard, niet-hermetische connectoren.

Een hermetische connector is gebaseerd op een afdichting van gesmolten glas of glaskeramiek in plaats van op een pakking van elastomeer.
De RF Glazen gesinterde afdichtinged Isolator biedt zowel elektrische isolatie als gasdichte afdichting in één component.
Hermetische connectoren worden gewoonlijk gespecificeerd voor vacuüm-, druk- of omgevingsdichte behuizingen.
Standaardconnectoren zijn doorgaans afhankelijk van zachtere afdichtingen die beter geschikt zijn voor alledaagse, niet-extreme omgevingen.

Hoe een hermetisch afgesloten connector werkt

Bij een typische hermetisch afgesloten connector gaat de middelste contactpen door een isolator van glas of glaskeramiek die tijdens de productie met behulp van warmte rechtstreeks aan de metalen schaal wordt gesmolten. Terwijl het glas afkoelt, vormt het een continue, holtevrije verbinding met zowel de pin als het omringende metalen lichaam, wat vaak wordt omschreven als een glas-op-metaal afgedichte connector constructie. In tegenstelling tot een rubberen of siliconen pakking is deze afdichting van gesmolten glas niet afhankelijk van compressie of elasticiteit om zijn afdichting te behouden, wat een van de redenen is dat hermetische afdichtingen de neiging hebben om stand te houden tijdens lange gebruiksperioden en grote temperatuurschommelingen.

Omdat het glas wordt gesinterd, of onder gecontroleerde hitte wordt gesmolten, tot een dichte, niet-poreuze structuur, is de resulterende isolator veel effectiever bestand tegen gas- en vochtpenetratie dan de typische polymeerisolatie die wordt gebruikt in standaard connectoren. Dit sinterproces is ook de reden dat de industrie vaak naar dit onderdeel verwijst als een RF Glass Sintered Sealed Isolator wanneer het specifiek wordt gebruikt in RF-coaxiale hermetische connectoren.

Kernelementen van het afdichtingsmechanisme

Een metalen omhulsel of behuizing die de buitengrens van de afdichting vormt
Een centrale contactpin die door de glasisolator gaat
Een lichaam van gesmolten glas of glaskeramiek dat de pin aan de schaal verbindt
Een las- of soldeerverbinding waarmee het afgedichte inzetstuk aan het connectorlichaam of de behuizingswand wordt bevestigd

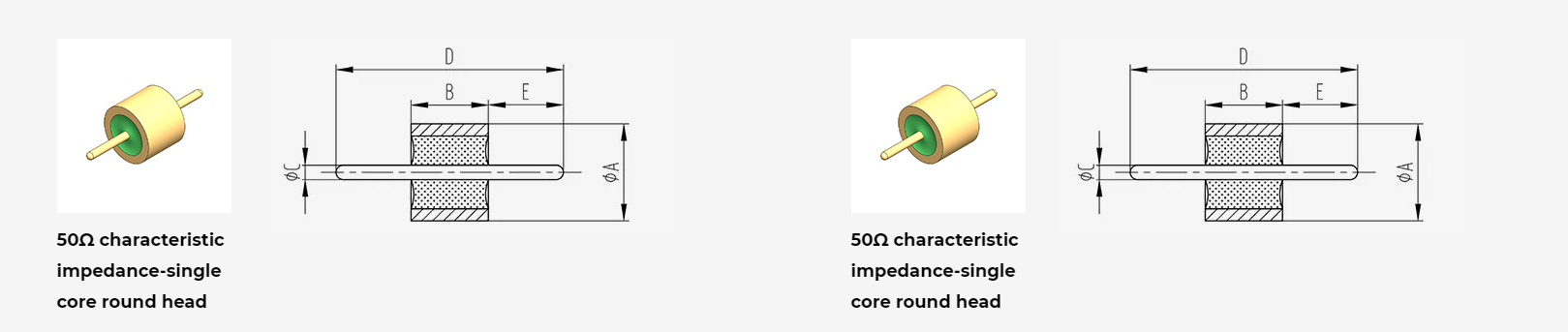

Wat is een RF-glas gesinterde, afgedichte isolator

Een RF-glas gesinterde, afgedichte isolator is het gesmolten glascomponent in een hermetische RF-connector die de centrale geleider scheidt van de buitenmantel en tegelijkertijd de gasdichte afdichting vormt. Tijdens de productie worden glaspoeder of voorgevormde glasringen rond de centrale pin in de connectorbehuizing geplaatst en vervolgens verwarmd totdat het glas smelt en samensmelt met zowel de pin als de schaal, waardoor een enkele solide isolerende en afdichtende structuur ontstaat zodra deze afkoelt.

Omdat dit onderdeel een gecontroleerde diëlektrische afstand moet behouden voor radiofrequentieprestaties en tegelijkertijd een hermetische afdichting moet hebben, wordt het soms op de markt gebracht onder verwante termen zoals glazen afgedichte RF-connector isolatie of gewoon een hermetisch glazen inzetstuk. De isolatorgeometrie, de glassamenstelling en de pindiameter hebben allemaal invloed op de impedantiecontrole. Daarom worden hermetische RF-componenten doorgaans ontworpen en getest als een op elkaar afgestemd elektrisch en mechanisch systeem in plaats van als afzonderlijke onderdelen.

Waarom glas wordt verkozen boven andere isolatiematerialen

Glas vormt een continue, niet-poreuze afdichting als het op de juiste manier met metaal is versmolten
Glas behoudt stabiele diëlektrische eigenschappen over een breed temperatuurbereik
Glas-op-metaalafdichtingen zijn niet afhankelijk van compressie, waardoor ze na verloop van tijd minder gevoelig zijn voor versoepeling van de afdichting
Gesinterd glas ondersteunt de strakke dimensionele controle die nodig is voor een consistente RF-impedantie

Hermetische versus standaardconnector: vergelijkingstabel van functies

De onderstaande tabel schetst de algemene verschillen tussen hermetisch afgesloten connectoren en standaard, niet-hermetische connectoren. De werkelijke prestaties zijn afhankelijk van het specifieke ontwerp, de materialen en de tests die door de fabrikant zijn toegepast.

Algemene vergelijking van typische hermetisch afgesloten connector- en standaardconnectorkarakteristieken.
Functie	Hermetisch afgesloten connector	Standaard connector
Afdichtingsmethode	Gesmolten glas of glaskeramische afdichting	Elastomeer pakking of O-ring
Gas- en vochtbestendigheid	Zeer hoge, gasdichte afdichting	Matig, afhankelijk van de staat van de pakking
Vacuümcompatibiliteit	Zeer geschikt voor vacuümomgevingen	Beperkt, de afdichting kan onder vacuüm verslechteren
Temperatuurbereik	Breed, stabiel over de extremen heen	Smaller, beperkt door pakkingmateriaal
Typische toepassingen	Lucht- en ruimtevaart, satellieten, medische apparaten, RF-basisstations	Algemene binnen- en lichte buitenelektronica
Lange termijn stabiliteit van de afdichting	Over het algemeen stabiel, geen compressie-relaxatie	Kan afnemen naarmate het pakkingmateriaal ouder wordt

Afdichtingsprestaties vergeleken

Het onderstaande diagram geeft een relatieve, illustratieve vergelijking weer van hermetisch afgesloten connectoren met standaardconnectoren op basis van vier algemeen besproken prestatiefactoren.

Hermetisch afgesloten connectoren scoren doorgaans hoog op alle vier de factoren, vooral omdat de afdichting van gesmolten glas niet afhankelijk is van voortdurende compressie om gasdicht te blijven. Standaardconnectoren kunnen nog steeds goed presteren in algemene omgevingen, maar hun afdichtingsprestaties zijn nauwer verbonden met de staat van de pakking, het installatiekoppel en de blootstelling aan de omgeving in de loop van de tijd.

Hermetische connectorstructuur uitgelegd

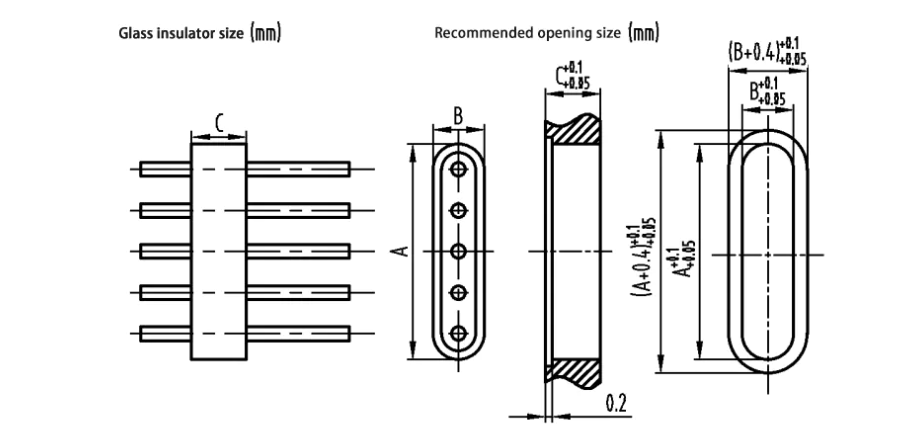

De onderstaande afbeelding schetst de algemene structurele lay-out van een typische hermetisch afgesloten RF-connector, en laat zien hoe de buitenschaal, de glasafdichting en de middelste pin zich tot elkaar verhouden.

De lay-out van de hermetische connector lezen

In deze lay-out vormt de metalen schaal de buitengrens van het afgedichte geheel, terwijl de gesinterde glasafdichting in de schaal zit en rechtstreeks verbonden is met zowel de behuizing als de middelste contactpen. Dankzij de montageflens kan de connector in een behuizingswand of schot worden gelast of hardgesoldeerd, en het bijpassende uiteinde biedt de RF-interface voor het aansluiten van een kabelsamenstel. Dit is dezelfde basisopstelling die wordt gebruikt in a hermetische RF-doorvoerconnector , waarbij het doel is om een RF-signaal over een afgesloten muur te laten gaan zonder de gasdichte barrière te doorbreken.

Waar hermetisch afgesloten connectoren worden gebruikt

Hermetisch afgesloten connectoren komen het vaakst voor in systemen waar een gecontroleerde interne atmosfeer, vacuüm of een lange onbeheerde levensduur vereist is. Het onderstaande kolomdiagram illustreert een algemeen, niet-exact gebruikspatroon in algemene sectoren.

Een RF-hermetische connector wordt vaak gespecificeerd in lucht- en ruimtevaart- en satellietsystemen, waar componenten lanceringstrillingen, blootstelling aan vacuüm en extreme thermische cycli moeten overleven zonder functionele storingen. Communicatiebasisstations en RF-infrastructuur zijn ook afhankelijk van hermetische connectoren om gevoelige RF-paden te beschermen tegen het binnendringen van vocht in buitenkasten, terwijl medische apparatuur vergelijkbare afdichtingsprincipes gebruikt om gevoelige elektronica in gesloten behuizingen te beschermen. Defensiesystemen en onderzeese of olie- en gasapparatuur ronden de gemeenschappelijke toepassingsgebieden af, die beide afhankelijk zijn van de afdichtingsintegriteit op lange termijn in veeleisende omgevingen.

Overwegingen inzake milieuprestaties en betrouwbaarheid

Extreme temperaturen zijn een van de meest voorkomende stressfactoren die worden gebruikt om de afdichtingsprestaties van connectoren te evalueren. Het onderstaande lijndiagram toont een algemene trend in de manier waarop de afdichtingsprestaties over een breed bereik van bedrijfstemperaturen de neiging hebben te verschuiven.

Een hermetisch afgesloten connector heeft de neiging relatief stabiele prestaties te behouden over een groot bereik aan bedrijfstemperaturen, omdat de gesmolten glasafdichting niet afhankelijk is van elastisch herstel zoals een rubberen pakking dat is. Standaardconnectoren kunnen goed presteren binnen gematigde temperatuurbereiken, maar laten vaak een sterkere afname van de afdichtingsprestaties zien naarmate de omstandigheden zich in de richting van extreme temperaturen bewegen.

Vergelijking met meerdere factoren

Het onderstaande radardiagram brengt verschillende betrouwbaarheidsfactoren samen, waarbij vochtbestendigheid, vacuümcompatibiliteit, temperatuurstabiliteit, trillingsbestendigheid, betrouwbaarheid op lange termijn en consistentie van het RF-signaal worden vergeleken.

Bij de meeste van deze factoren hebben hermetisch afgesloten connectoren de neiging een voordeel te hebben, vooral wat betreft vochtbestendigheid, vacuümcompatibiliteit en betrouwbaarheid op lange termijn. Standaardconnectoren kunnen nog steeds een redelijke keuze zijn voor minder veeleisende omgevingen waar de extra afdichtingsprestaties niet vereist zijn voor de toepassing.

Overzicht van het productieproces

Hoewel de exacte processtappen variëren per fabrikant en connectorontwerp, volgen de meeste hermetische glas-op-metaalafdichtingen tijdens de productie een grotendeels vergelijkbare volgorde.

De metalen schaal, de centrale pin en het glasmateriaal worden voorbereid en gereinigd volgens de vereiste toleranties.
Rond de pin in de schaal wordt glaspoeder, een glazen voorvorm of een glazen ring geplaatst.
Het geheel wordt verwarmd in een gecontroleerde ovencyclus totdat het glas versmelt met zowel de pin als de schaal.
Het samenstel wordt onder gecontroleerde omstandigheden gekoeld om spanningen in het grensvlak tussen glas en metaal te verminderen.
Het afgedichte inzetstuk wordt getest op hermeticiteit, meestal met behulp van een heliumlekdetectiemethode, samen met elektrische en RF-prestatiecontroles.
Het afgewerkte hermetische inzetstuk wordt gelast, gesoldeerd of anderszins geïntegreerd in de uiteindelijke connector of doorvoerbehuizing.

Deze algemene aanpak is van toepassing, ongeacht of het eindproduct een eenvoudige glas-op-metaal afgedichte connector is voor een basisdoorvoer of een complexere, op maat gemaakte hermetische connector die is ontworpen voor een specifieke RF-interface en montageconfiguratie.

Hoe u een hermetisch afgesloten connector voor uw toepassing kiest

De volgende stappen schetsen een praktische manier om de connectorselectie voor een specifiek systeem of een specifieke behuizing te benaderen.

Identificeer de werkomgeving, inclusief temperatuurbereik, drukomstandigheden en of blootstelling aan vacuüm wordt verwacht.
Bevestig de RF- of elektrische prestatievereisten, inclusief impedantie, frequentiebereik en signaaltype.
Bekijk de benodigde montageconfiguratie, zoals een schotdoorvoer, paneelmontage of in-line connectorbehuizing.
Bespreek het aantal pinnen, de contactafstand en de schaalgrootte met de fabrikant om de connector af te stemmen op de beschikbare ruimte.
Vraag naar de hermeticiteitstestmethoden die tijdens de productie worden gebruikt, zoals heliumlekdetectie, om te begrijpen hoe de afdichtingsprestaties worden geverifieerd.
Overweeg of een op maat gemaakt hermetisch connectorontwerp nodig is om te passen bij een bestaande behuizing of een ongebruikelijke RF-interface.

Over Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communicatietechnologie Co., Ltd. is een fabrikant van hermetisch afgesloten connectoren gevestigd in China, gespecialiseerd in de productie, verwerking en handel van communicatiecomponenten. Het bedrijf heeft meer dan 30 jaar gecombineerde ervaring op het gebied van RF-coaxiale connectoren, adapters en kabelassemblages, ondersteund door een eigen bewerkingswerkplaats, galvaniseerwerkplaats en assemblagewerkplaats, samen met een groep gevestigde leveranciers.

De belangrijkste producten zijn onder meer RF-coaxiale connectoren, adapters, hoogfrequente kabelassemblages en kabelassemblages met lage intermodulatie, naast speciale mogelijkheden als producent van RF Glass Sintered Sealed Insulator voor hermetische en RF-doorvoertoepassingen. Het bedrijf biedt ook op maat gemaakte hermetische connectorontwerpdiensten om klanten te helpen voldoen aan specifieke montage-, pinconfiguratie- en RF-interfacevereisten. Producten van Ningbo Hanson Communication Technology Co., Ltd. worden gebruikt in de lucht- en ruimtevaart, communicatiebasisstations, medische apparatuur en andere hoogtechnologische gebieden, ondersteund door een technisch team dat zich richt op continue procesverbetering.

Veelgestelde vragen

Veelgestelde vragen van ingenieurs en kopers over hermetisch afgesloten connectoren.
Vraag 1: Wat is een hermetisch afgesloten connector Een hermetisch afgesloten connector is een connector die is gebouwd met een afdichting van gesmolten glas of glaskeramiek rond de contacten, die een gasdichte barrière vormt die voorkomt dat vocht en gas een afgesloten behuizing binnendringen.	Vraag 2: Hoe werkt een hermetische connector De middelste pin gaat door een glazen isolator die tijdens de productie aan de metalen schaal is gesmolten, waardoor een solide, niet-poreuze afdichting ontstaat die niet afhankelijk is van compressie om gasdicht te blijven.
Vraag 3: Waar worden hermetische connectoren voor gebruikt? Ze worden gebruikt in toepassingen die een gecontroleerde interne atmosfeer of langdurige integriteit van de afdichtingen vereisen, waaronder ruimtevaartsystemen, satellieten, communicatiebasisstations en medische apparatuur.	Vraag 4: Waarom glazen afgedichte connectoren gebruiken? Met glas afgedichte connectoren zijn effectiever bestand tegen het binnendringen van vocht en gas dan op pakkingen gebaseerde ontwerpen en behouden doorgaans stabiele prestaties over een breed temperatuurbereik.
Vraag 5: Wat is glas-op-metaal-afdichtingstechnologie Glas-op-metaal-afdichting is een productieproces waarbij glas onder hitte rechtstreeks aan een metalen pen en schaal wordt gesmolten, waardoor een permanente, gasdichte isolatieafdichting ontstaat.	Vraag 6: Wat is RF-hermetische afdichting RF-hermetische afdichting verwijst naar glas-op-metaal afdichting die specifiek wordt toegepast op RF-coaxiale connectoren, waarbij de afgedichte isolator ook een gecontroleerde impedantie moet behouden voor signaalprestaties.
Vraag 7: Verschil tussen hermetische en standaardconnectoren Een hermetische connector maakt gebruik van een afdichting van gesmolten glas voor gasdichte prestaties, terwijl een standaardconnector doorgaans een elastomeerpakking gebruikt die meer geschikt is voor algemene omgevingen.	Vraag 8: Hoe worden hermetische doorvoeren vervaardigd? Hermetische doorvoeren worden gemaakt door glas rond een centrale pin in een metalen omhulsel onder gecontroleerde hitte samen te smelten en vervolgens het voltooide onderdeel te testen op hermeticiteit en elektrische prestaties.
