RF-adapter versus RF-connector: wat is het verschil

RF-adapter versus RF-connector: het kernverschil

Een RF-connector beëindigt een kabel- of apparatuurpoort om een signaalpad te voltooien, terwijl een RF-coaxiale adapter verbindt twee connectoren van verschillende typen, geslachten of interfacestandaarden zonder dat er een kabel tussen loopt. Kortom, een connector beëindigt een signaalpad en een coaxiale adapter overbrugt een mismatch tussen twee bestaande connectoren.

Dit onderscheid is het belangrijkst wanneer een project gemengde hardware omvat. Een testbank kan SMA-poorten gebruiken op meetapparatuur gecombineerd met N-type-bekabeling op het te testen apparaat, en een RF-coaxiale adapter overbrugt die kloof zonder een van beide kabels opnieuw te hoeven opbouwen. Connectoren daarentegen worden in de ontwerpfase gekozen om vanaf het begin bij een specifieke kabel, poort of montagestijl te passen.

Illustratieve gebruiksindex van 100 in algemene sectoren die afhankelijk zijn van RF-coaxiale adapters en connectoren

Wat een RF-connector doet in een signaalpad

Een RF-connector wordt aan het uiteinde van een kabel of rechtstreeks aan een apparatuurpoort bevestigd en vormt de fysieke en elektrische verbinding die een signaal in beweging houdt met minimaal verlies. Veel voorkomende series omvatten BNC, TNC, N-Type, SMA en 7/16DIN, elk opgebouwd rond een specifieke pingrootte, draadpatroon en impedantie, zoals de veelgebruikte 50 ohm RF-coaxiale adapterstandaard die te vinden is in de meeste communicatie- en testapparatuur.

Waarom connectorseries niet uitwisselbaar zijn

Elke connectorserie is gebouwd volgens een vaste mechanische en elektrische specificatie, wat betekent dat een SMA-poort niet rechtstreeks kan worden gekoppeld aan een N-type kabeluiteinde zonder een adapter ertussen. Het frequentiebereik is een van de duidelijkste verschillen tussen series, omdat kleinere pingeometrieën over het algemeen hogere frequentiesignalen met minder verlies ondersteunen.

Geschatte bovenste frequentiebereik in gigahertz voor gangbare connectorseries die worden gebruikt in RF-systemen

Wat een RF-coaxiale adapter anders doet

Een RF-coaxiale adapter is een kort, kabelvrij onderdeel dat is gebouwd om twee niet-overeenkomende connectorinterfaces met elkaar te verbinden. Het kan de ene connectorserie naar de andere converteren, het geslacht van mannelijk naar vrouwelijk veranderen, of een rechte interface veranderen in een haaks of flensmontageformaat. Omdat er geen eigen kabel op zit, is een coaxiale adapter meestal de snelste manier om een interface-mismatch op te lossen die tijdens de installatie of het testen wordt ontdekt.

Algemene adapterconfiguraties

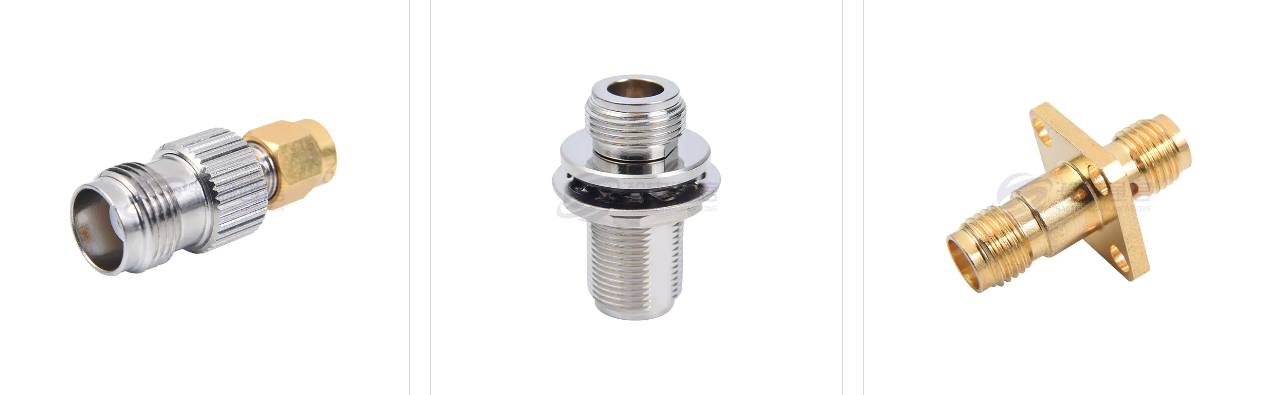

Serieconversieadapters die de ene connectorstandaard naar de andere veranderen, zoals N-Type naar SMA
Adapters voor geslachtsverandering die voor een bepaalde serie van man naar vrouw of van vrouw naar vrouw overschakelen
Haakse adapters die de kabelgeleiding in krappe apparatuurbehuizingen omleiden
Coaxiale adapterstijlen voor flensmontage die rechtstreeks op een apparatuurpaneel worden vastgeschroefd voor een vast verbindingspunt

Kopers die aan antennevoedingslijnen werken, specificeren vaak een RF-coaxiale adapter voor antennesystemen waarbij een vaste paneelverbinding aan een aparte kabelstandaard moet voldoen, terwijl laboratoriumomgevingen vaak vragen om een RF-adapter voor microgolftestapparatuur waarbij precisie en laag invoegverlies beide van belang zijn.

Man-vrouw RF-coaxiale adapterconfiguraties en toepassingen

Het geslacht van de connector verwijst naar de vraag of een connector een zichtbare middenpin heeft, ook wel mannelijk genoemd, of een ontvangende aansluiting, ook wel vrouwelijk genoemd. EEN Man-vrouw RF-coaxiale adapter keert het geslacht om aan het ene uiteinde van een verbinding zonder dat er een nieuwe kabel nodig is, waardoor het een van de meest gevraagde adaptertypes is bij installatie- en reparatiewerkzaamheden.

Wanneer een genderveranderingsadapter een mismatch oplost

Deze configuratie komt het vaakst voor wanneer twee kabels beide eindigen in mannelijke connectoren en rechtstreeks op elkaar moeten worden aangesloten, of wanneer het geslacht van een kabel niet overeenkomt met de apparatuurpoort waarop deze moet worden aangesloten. In plaats van een kabelsamenstel te vervangen, kan een technicus een kleine adapter plaatsen en de verbinding ter plaatse voltooien.

Veelgebruikte man-vrouw RF-coaxiale adapterformaten en waar elk doorgaans wordt toegepast
Formaat	Interfaceverandering	Typische toepassing
Hetero man tot vrouw	Dezelfde serie, alleen geslacht	Het verbinden van twee mannelijke kabels
Rechte hoek man-vrouw	Dezelfde serie, geslacht en hoek	Strakke behuizingen met beperkte kabelafstand
Cross-serie man-vrouw	Serie en geslacht gecombineerd	Gemengde apparatuur is opgebouwd volgens verschillende standaarden

Om te vergelijken hoe een RF-coaxiale adapter qua praktische kwaliteiten verschilt van een connector en een volledige kabelassemblage, zet het onderstaande radardiagram alle drie op een rij wat betreft signaalpadcontinuïteit, interfaceflexibiliteit, installatiegemak, mechanische duurzaamheid en frequentiebereikdekking.

Vergelijkingsschaal van nul tot tien voor RF-connector, RF-coaxiale adapter en kabelassemblage voor gemeenschappelijke prioriteiten

Flensadapter met 4 gaten: toepassingen voor paneelmontage

A Flensadapter met 4 gaten maakt gebruik van vier montagegaten rond het connectorlichaam, zodat deze rechtstreeks op een apparatuurpaneel of schot kan worden vastgeschroefd. Hierdoor ontstaat een vast, trillingsbestendig verbindingspunt in plaats van een vrij zwevende kabelverbinding, wat van belang is bij apparatuur die regelmatig beweegt, temperatuurveranderingen of blootstelling aan de buitenlucht ervaart.

Waar deze montagestijl doorgaans wordt gebruikt

Basisstationapparatuur, ruimtevaartpanelen en testapparatuurrekken gebruiken gewoonlijk een flensadapter met 4 gaten, omdat het boutpatroon de connector uitgelijnd houdt tijdens herhaalde kabelaansluit- en ontkoppelingscycli. De boutafstanden zijn gestandaardiseerd binnen een bepaalde connectorserie, zodat paneeluitsparingen kunnen worden gepland voordat de hardware ter plaatse arriveert. Deze flensstijl wordt vaak gecombineerd met N-Type en 7/16 DIN-interfaces op basisstationconstructies, en met SMA- of TNC-interfaces op kleinere test- en meetpanelen.

Een paneeluitsparing plannen rond een flensadapter

De paneeldikte en de afstand tussen de boutgaten moeten vóór installatie overeenkomen met de flensspecificaties, omdat een niet-overeenkomende uitsparing ervoor kan zorgen dat de connector in een hoek blijft zitten of niet volledig tegen het paneeloppervlak kan zitten. Als u deze afmetingen bij een leverancier bevestigt voordat u een paneel snijdt, voorkomt u dat er later in een installatieschema opnieuw moet worden gewerkt.

Vergelijking van RF-coaxiale adapters, RF-connectoren en kabelassemblages

Deze drie componenten worden vaak gegroepeerd, hoewel ze elk een aparte rol spelen binnen een signaalpad. In de onderstaande tabel worden hun primaire functie en typische gebruiksscenario weergegeven.

Algemene vergelijking van RF-connectoren, RF-coaxiale adapters en kabelassemblages binnen een typisch signaalpad
Onderdeel	Primaire functie	Typisch gebruiksscenario	Kabel vereist
RF-connector	Sluit een kabel of poort af om een signaalpad te voltooien	Kabeluiteinden, apparatuurpoorten, antenne-aansluitingen	Direct bijgevoegd
RF-coaxiale adapter	Verbindt twee niet-overeenkomende connectortypes zonder kabel	Interfaceconversie tussen verschillende standaarden	Nee
Kabelmontage	Draagt een signaal tussen twee gescheiden punten	Langeafstandslopen en verbindingen met basisstations	Ja

Hoe u voor een project kunt kiezen tussen een adapter en een connector

De meeste sourcingbeslissingen komen neer op de vraag of de interface-mismatch al bestaat of dat een systeem helemaal opnieuw wordt ontworpen. De volgende punten helpen de twee situaties van elkaar te scheiden.

Als een kabel al op het ene connectortype eindigt en de apparatuur een ander type connector gebruikt, sluit een RF-coaxiaaladapter dat gat direct af
Als er een nieuwe kabelconstructie wordt gebouwd, moet de connector vanaf het begin zo worden gekozen dat deze bij de apparatuurpoort past
Voor op een paneel gemonteerde apparatuur houdt een 4-gats flensadapter de interface vast terwijl de kabels verwijderbaar blijven
Voor hoogfrequent werk, zoals een hoogfrequente RF-adaptertoepassing, is het matchen van impedantie en connectorseries belangrijker dan voor testopstellingen met lagere frequentie

Frequentie en impedantie komen nog steeds op de eerste plaats

Ongeacht of het onderdeel een adapter of een connector is, impedantie en frequentie blijven het uitgangspunt bij elke keuze. De meeste communicatie- en testsystemen zijn gestandaardiseerd op een impedantie van 50 ohm. Door te bevestigen dat een RF-adapter voor microgolftestapparatuur of een RF-adapter voor 5G-communicatieapparatuur overeenkomt met de impedantie van de rest van het systeem, worden reflectie- en signaalverliesproblemen later in de installatie vermeden.

Een RF-coaxiale adapter aanschaffen bij een fabrikant

Kopers die samenwerken met een leverancier van RF-coaxiale adapters zijn doorgaans op zoek naar consistente connectorseries, flexibele gender- en montageconfiguraties en ondersteuning voor projectspecifieke builds. Het inkopen bij een op maat gemaakte fabrikant van RF-coaxiale adapters wordt vooral handig wanneer een project een configuratie nodig heeft die buiten de standaardcataloguslijsten valt, zoals een specifiek flensboutpatroon of een ongebruikelijke serieconversie.

Ningbo Hanson Communication Technology Co., Ltd. is een Chinese man-vrouw RF-coaxiale adapterfabrikant en groothandel 4-gats flensadapterfabriek, met meer dan 30 jaar ervaring op het gebied van RF-coaxiale connectoren, adapters en kabelassemblages. Het bedrijf beschikt over een eigen bewerkings-, galvaniseer- en assemblagewerkplaats, ondersteund door een netwerk van stabiele leveranciers. Kernproducten omvatten RF-coaxiale connectoren, adapters, hoogfrequente kabelassemblages en kabelassemblages met lage intermodulatie, naast op maat gemaakte constructies voor projectspecifieke vereisten. Deze producten zijn onder meer bedoeld voor toepassingen in de lucht- en ruimtevaart, communicatiebasisstations en medische apparatuur.

De vraag naar RF-coaxiale adapters volgt doorgaans de netwerkuitbreidingsactiviteit en blijft niet het hele jaar door vlak, vooral rond de implementatiecycli van de 5G-infrastructuur. Het onderstaande lijndiagram weerspiegelt een algemeen vraagpatroon, gebaseerd op de typische orderstroom die verband houdt met recente netwerkuitbreidingsactiviteiten.

Relatieve vraagindex over twaalf maanden, die een algemeen patroon weerspiegelt dat verband houdt met netwerkimplementatieactiviteit

Praktische overwegingen bij het aanschaffen van op maat gemaakte RF-coaxiale adapters

Een paar controles zorgen ervoor dat inkoopbeslissingen soepeler verlopen, of de bestelling nu een enkele configuratie is of een doorlopende leveringsregeling.

1

Bevestig de exacte connectorserie aan beide zijden van de interface, aangezien visueel vergelijkbare connectoren uit verschillende series zelden compatibel zijn zonder adapter.

2

Pas de impedantie over het volledige signaalpad aan, waarbij een 50 ohm RF-coaxiale adapter gekoppeld blijft aan apparatuur die volgens dezelfde standaard is gebouwd.

3

Geef het geslacht en de montagestijl duidelijk op, vooral bij een bestelling van een 4-gats flensadapter waarbij het boutpatroon en de paneeldikte beide de pasvorm beïnvloeden.

4

Deel vooraf het beoogde frequentiebereik, aangezien componenten die geschikt zijn voor gebruik met een lagere frequentie mogelijk niet goed presteren in hoogfrequente RF-adaptertoepassingen.

Samenwerken met een leverancier aan maatwerk

Door tekeningen, referentiemonsters of bestaande connectoronderdeelnummers vroeg in het inkoopproces te delen, kan een fabrikant de compatibiliteit bevestigen voordat de productie begint, waardoor de kans kleiner wordt dat een niet-overeenkomende configuratie ter plaatse arriveert.

Veelgestelde vragen

Wat is het verschil tussen een RF-adapter en een RF-connector

Een RF-coaxiale adapter verbindt twee niet-overeenkomende connectoren zonder kabel, terwijl een RF-connector een kabel of poort afsluit om een signaalpad te voltooien.

Wat doet een man-vrouw RF-coaxiale adapter?

Een man-vrouw RF-coaxiaaladapter keert het geslacht van de connector aan het ene uiteinde van een verbinding om, waardoor twee mannelijke kabels met elkaar kunnen worden verbonden zonder dat er een nieuwe kabelassemblage nodig is.

Waar wordt een 4-gaats flensadapter voor gebruikt?

Een 4-gats flensadapter wordt op een apparatuurpaneel geschroefd met behulp van vier montagegaten, waardoor een vast verbindingspunt ontstaat voor het bouwen van basisstations en testapparatuur.

Kunnen RF-coaxiale adapters worden aangepast voor specifieke toepassingen?

Een fabrikant van op maat gemaakte RF-coaxiale adapters kan doorgaans de serie, het geslacht en de montagestijl aanpassen op basis van projecttekeningen of referentiemonsters.

Welke bestelhoeveelheden ondersteunen fabrikanten van RF-coaxiale adapters doorgaans?

Door samen te werken met een fabrikant van RF-adapters waar Chinese kopers op vertrouwen, worden de bestelhoeveelheden vaak aangepast op basis van de complexiteit van de onderdelen en de beschikbaarheid van materialen voor elke configuratie.

Hoe controleren fabrikanten de kwaliteit van de RF-coaxiale adapter voordat ze worden verzonden?

Controles bestaan over het algemeen uit de inspectie van binnenkomend materiaal, controles tijdens de procesproductie en een laatste inspectiefase voordat de onderdelen worden verpakt voor verzending.
