Hoe te kiezen tussen SMA-, BNC-, N-, TNC- en MMCX-adapters?

Snel antwoord: welke RF-adapter om te kiezen voor uw toepassing

Het korte antwoord is dit: De connectorselectie komt neer op frequentiebereik, belastbaarheid, koppelingssnelheid en beschikbare paneelruimte . SMA is geschikt voor algemeen test- en meetwerk tot 18 GHz, BNC is geschikt voor laagfrequent testbank- en videosignaalwerk met snelle aansluiting, N-type dekt hoog vermogen buiten- en basisstationgebruik af, TNC voegt trillingsbestendige schroefdraadkoppeling toe voor mobiele en ruimtevaartplatforms, en MMCX bedient compacte interne verbindingen waar de bordruimte beperkt is.

Een RF-coaxiale adapter overbrugt de kloof wanneer twee apparaten of twee kabelassemblages verschillende connectorfamilies, verschillende geslachten of verschillende montagestijlen gebruiken. In plaats van een kabelsamenstel of een instrument met connector te vervangen, herstelt één enkele adapter de compatibiliteit binnen enkele seconden. In de onderstaande paragrafen wordt beschreven hoe elke connectorfamilie presteert, hoe een man-vrouw RF-coaxiale adapter doorgaans wordt toegepast en waar een flensadapter met 4 gaten past in een paneelmontageontwerp.

Wat een RF-coaxiale adapter Eigenlijk wel

Een RF-coaxiale adapter is een kort, stijf connectorlichaam dat wordt gebruikt om twee coaxiale interfaces met elkaar te verbinden die anders niet rechtstreeks zouden passen. Het kan het geslacht van de connector veranderen, de connectorfamilie veranderen, de impedantie-interface wijzigen of eenvoudigweg de oriëntatie van een connector uitbreiden van een rechte naar een rechte hoek. Omdat het signaalpad door een adapter extreem kort is, voegt een goed gemaakte adapter slechts een kleine, voorspelbare hoeveelheid invoegverlies en reflectie toe vergeleken met het gebruik van een volledig vervangende kabel.

Een man-vrouw RF-coaxiale adapter is de meest voorkomende configuratie die ingenieurs gebruiken op een werkbank of in een veldkit, omdat een kabel met mannelijke aansluiting kan worden aangesloten op een ander apparaat met mannelijke aansluiting, of een vrouwelijke schotaansluiting een kabel met vrouwelijke aansluiting accepteert, zonder dat er een op maat gemaakte kabelassemblage nodig is. Genderchangers, familieconverters en haakse adapters vormen samen het grootste deel van de adapters die worden gebruikt in testlaboratoria, telecominstallaties en productielijnen.

Vergelijking van SMA-, BNC-, N-, TNC- en MMCX-connectorfamilies

Elke connectorfamilie is ontworpen rond een ander evenwicht tussen frequentiedekking, fysieke grootte en koppelingsmethode. De onderstaande tabel vat de praktische verschillen samen die ingenieurs wegen bij het specificeren van een connector of een RF-coaxiale adapter tussen families.

Afbeelding 1: Vaak genoemde hogere frequentiewaarden voor standaard connectoren van commerciële kwaliteit. Precisieversies van N- en SMA-interfaces kunnen verder worden uitgebreid.

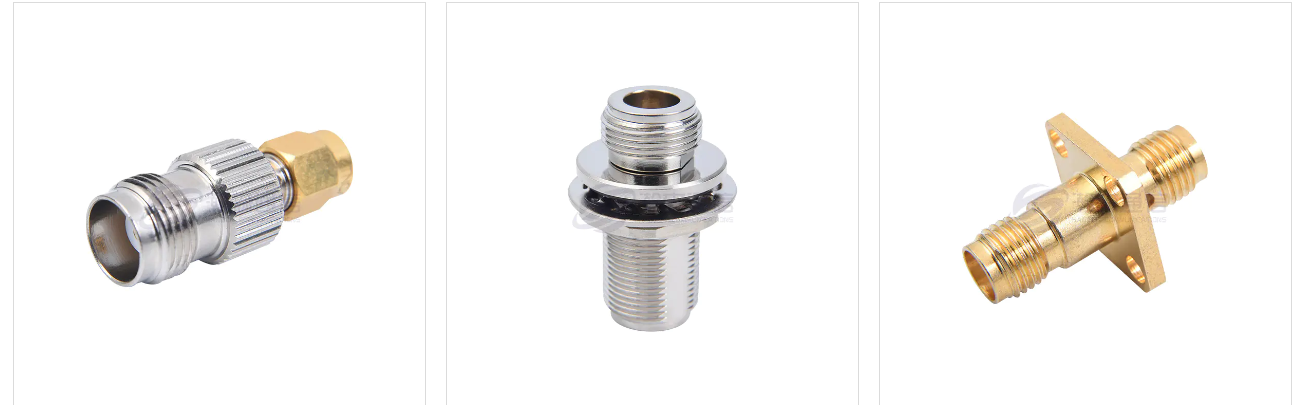

Gemeenschappelijke man-vrouw RF-coaxiale adapterconversies

De meeste veldkits en laboratoriumladen bevatten een kernset conversieadapters die de meeste mismatch-situaties dekken. Weten welke combinatie welk probleem oplost, bespaart tijd wanneer een kabel niet past in een instrumentpoort.

SMA-vrouwtje naar SMA-mannelijke adapter

Dit is een pure genderchanger binnen dezelfde connectorfamilie, die wordt gebruikt wanneer twee kabels met mannelijke aansluitingen moeten worden aangesloten, of wanneer een vrouwelijke aansluiting een mannelijke interface moet hebben. Het is een van de meest gebruikte adapters in elke SMA-gebaseerde testopstelling.

SMA naar BNC-adapter

Met een SMA naar BNC-adapter kan een SMA-kabel met kleine schroefdraad rechtstreeks worden aangesloten op tafelapparatuur die is uitgerust met bajonet-BNC-poorten, een veel voorkomende behoefte bij het verplaatsen van een draadloze module of antenne die wordt getest op laboratoriuminstrumenten voor algemeen gebruik.

SMA naar N-adapter

Een SMA naar N-adapter overbrugt compacte, op SMA aangesloten apparatuur met N-type antennevoedingslijnen of basisstationhardware, wat een vaak vereiste is bij het aansluiten van draagbare of testapparatuur op een buiteninfrastructuur.

SMA naar TNC-adapter

Een SMA naar TNC-adapter is handig wanneer een apparaat met een TNC-poort met schroefdraad, vaak gekozen vanwege zijn trillingsweerstand op voertuigen of luchtplatforms, moet communiceren met op SMA aangesloten testkabels of modules.

SMA naar MMCX-adapter

Een SMA naar MMCX-adapter verbindt compacte interne MMCX-pigtails, gebruikelijk op GPS- en draadloze modules, met externe SMA-afgesloten antennes of testkabels zonder dat de moduleverbinding opnieuw hoeft te worden gesoldeerd.

Frequentieprestaties en gedrag bij invoegverlies

Elke adapter die in een signaalpad wordt geplaatst, voegt een kleine hoeveelheid invoegverlies toe, en dat verlies neemt doorgaans toe naarmate de frequentie toeneemt. Een goed gemaakte precisie-adapter voegt doorgaans ruim een halve decibel aan verlies toe, zelfs in de buurt van de nominale hoogste frequentie , maar het exacte cijfer hangt sterk af van de geometrie van de connector, de kwaliteit van de beplating en de mechanische pasvorm tussen de bijpassende onderdelen.

Figuur 2: Algemene referentietrend voor het invoegverlies dat toeneemt met de frequentie over een typische precisie-RF-coaxiale adapter.

Retourverlies volgt een gerelateerd patroon, aangezien discontinuïteiten in de impedantie op het paringsgrensvlak proportioneel belangrijker worden naarmate de golflengte korter wordt. Dit is een van de redenen waarom precisieconnectoren nauwere mechanische toleranties hebben dan onderdelen van commerciële kwaliteit die voor dezelfde nominale frequentie zijn beoordeeld.

Verschillen in stroomverwerking tussen connectortypen

De fysieke grootte bepaalt de belastbaarheid bijna net zo goed als het frequentiebereik. Daarom heeft de grootste connector in deze vergelijking, het N-type, ook het hoogste typische vermogen. De diameter van de centrale pin en de diëlektrische afstand bepalen hoeveel stroom en spanning een interface kan dragen voordat verhitting of boogvorming een probleem wordt.

Figuur 3: Algemene referentievermogenscijfers op een vast laagfrequent punt. De werkelijke beoordelingen dalen naarmate de frequentie stijgt en variëren per specifiek onderdeelontwerp.

4-gaats flensadaptermontage en paneeltoepassingen

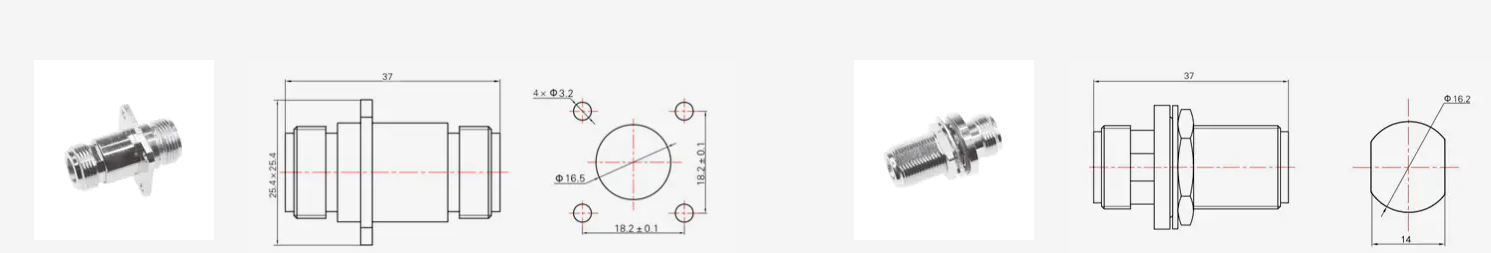

Een flensadapter met 4 gaten is een adapter voor paneelmontage of schotstijl, gebouwd rond een vierkante of rechthoekige flens met vier schroefgaten, in plaats van een eenvoudige moer met schroefdraad. Deze montagestijl biedt een veilig, trillingsbestendig bevestigingspunt wanneer een connector door een wand van een apparatuurbehuizing, een basisstationkast of een vliegtuigschot moet gaan.

Waarom ingenieurs een flensmontage verkiezen boven een schotmoer

Een connector in de vorm van een schotmoer is afhankelijk van een enkele centrale schroefdraad en een borgmoer, die goed werkt voor algemene behuizingen, maar enigszins kan roteren bij herhaalde paringscycli. Een flensadapter met 4 gaten verdeelt de mechanische belasting over vier bevestigingsmiddelen, waardoor het connectorlichaam op zijn plaats blijft en de spanning op het interne contact wordt verminderd tijdens herhaalde kabelaansluit- en ontkoppelingscycli.

Typische flensmontagetoepassingen

• Doorvoerpanelen voor basisstation en repeaterkast
• Testapparatuur voor- en achterpaneelconnectoren
• Schotverbindingen voor ruimtevaart- en defensiebehuizingen
• Behuizingen voor medische apparaten die een vaste, niet-roterende poort vereisen

Flensstijlen zijn beschikbaar voor de meeste connectorfamilies, dus een 4-gats flensadapter kan worden gespecificeerd in SMA-, N-type- of TNC-interfaces, afhankelijk van de frequentie en vermogensvereiste van het paneel dat ermee wordt bediend.

Vergelijking van SMA-, BNC- en N-type met praktische selectiefactoren

Wanneer het frequentiebereik alleen de beslissing niet doorslaggevend is, wegen ingenieurs vaak de verbindingssnelheid, mechanische duurzaamheid en beschikbare montageruimte tegen elkaar af. De onderstaande vergelijking vergelijkt het SMA-, BNC- en N-type over vijf praktische factoren op een algemene referentieschaal.

Figuur 4: Relatieve vergelijking tussen vijf praktische factoren op een algemene vijfpuntstechnische referentieschaal.

BNC scoort goed op het gebied van verbindingssnelheid vanwege de bajonet-snelsluiting, die geschikt is voor apparatuur die regelmatig op een werkbank wordt aangesloten en losgekoppeld. Het N-type ruilt die verbindingssnelheid in voor een hogere belastbaarheid en een sterkere trillingsweerstand. Daarom blijft het de standaardkeuze voor toevoerlijnen voor buitenantennes. SMA zit daar tussenin en biedt een brede frequentiedekking en een compacte voetafdruk, ten koste van een lager energieverbruik.

Overwegingen bij materiaal, beplating en passieve intermodulatie

Het materiaal van het connectorlichaam en de kwaliteit van de beplating hebben een directe invloed op zowel de mechanische duurzaamheid als de elektrische prestaties. Messing behuizingen met vergulde of verzilverde middencontacten blijven de gebruikelijke keuze voor SMA-, N-type- en TNC-adapters, omdat de vergulding oxidatie op het contactoppervlak tegengaat, terwijl messing een stabiele basis biedt voor herhaalde draadcycli.

Bij telecombasisstation- en repeatertoepassingen worden passieve intermodulatieprestaties een specifiek probleem, aangezien een slechte mechanische verbinding of inconsistente beplating ongewenste intermodulatieproducten kunnen genereren die aangrenzende kanalen verstoren. Fabrikanten die deze sector bedienen, testen afgewerkte adapters doorgaans op een passieve intermodulatie-analysator naast standaard netwerkanalysator-sweeps voordat onderdelen naar een klant worden verzonden.

Roestvast staal versus messing lichamen

Roestvaststalen behuizingen zorgen voor corrosieweerstand voor toepassingen aan de kust of op zee en voor basisstationlocaties buitenshuis die worden blootgesteld aan vocht en zoute lucht, terwijl koperen behuizingen de standaardkeuze blijven voor algemene binnen- en laboratoriumomgevingen waar gewicht en bewerkingskosten belangrijker zijn dan extreme corrosiebestendigheid.

Werken met een fabrikant of leverancier van RF-adapters

Als u een fabrikant van een RF-adapter selecteert, moet u meer controleren dan alleen het onderdeelnummer op een gegevensblad. Testmogelijkheden, consistentie van de platering en de mogelijkheid om aangepaste RF-adapterverzoeken te ondersteunen, bepalen allemaal hoe betrouwbaar een leverancier kan voldoen aan de frequentie-, stroom- en montagevereisten van een specifiek project.

Ningbo Hanson Communication Technology Co., Ltd. is een voorbeeld van een fabriek voor RF-adapters die zijn eigen bewerkings-, galvaniseer- en assemblagewerkplaatsen exploiteert in plaats van de productiefasen uit te besteden aan afzonderlijke leveranciers. Het bedrijf richt zich op RF-coaxiale connectoren, adapters, hoogfrequente kabelassemblages en kabelassemblages met lage intermodulatie, en werkt samen met een netwerk van stabiele leveranciers om de interne productie te ondersteunen. Producten van dit soort fabrikanten worden vaak gebruikt in communicatiebasisstations, ruimtevaartapparatuur en behuizingen van medische apparatuur, sectoren waar consistente elektrische prestaties van elk verzonden onderdeel net zo belangrijk zijn als de mechanische pasvorm.

Bij het beoordelen van een leverancier van RF-adapters vragen technici zich doorgaans af of de fabriek OEM RF-adapterprogramma's kan ondersteunen die zijn opgebouwd rond een specifieke tekening of monster, of er interne testapparatuur zoals een netwerkanalysator of passieve intermodulatietester beschikbaar is voor de verificatie van voltooide onderdelen, en hoe de leverancier omgaat met aangepaste RF-adapterverzoeken die buiten een standaard catalogusconfiguratie vallen. Een fabrikant die zijn eigen bewerkings- en galvaniseerwerkplaatsen heeft, is over het algemeen beter gepositioneerd om tijdens een volledige productierun nauwe toleranties aan te houden dan een fabrikant die volledig afhankelijk is van externe verwerking.

Best practices voor installatie en koppel voor RF-coaxiale adapters

Een juiste installatietechniek beschermt zowel de signaalkwaliteit als de levensduur van de connector, en de meeste voortijdige connectorslijtage is terug te voeren op het overslaan van een van de onderstaande stappen tijdens de montage.

1. Inspecteer de bijpassende interface op vuil, vocht of beschadigde schroefdraad voordat u een adapter aansluit.
2. Lijn de connector recht uit voordat u er schroefdraad in draait, om te voorkomen dat de wartelmoer kruislings wordt ingeschroefd.
3. Draai de schroefdraadconnectoren eerst met de hand vast en gebruik vervolgens een gekalibreerde momentsleutel waar het connectortype een aanhaalwaarde specificeert.
4. Vermijd het draaien van de kabel zelf tijdens het vastdraaien, aangezien het koppel via de wartelmoer moet worden overgebracht in plaats van via de kabelmantel.
5. Ondersteun het kabelgewicht in de buurt van de connector op vaste installaties om aanhoudende mechanische belasting van de interface te voorkomen.
6. Bewaar ongebruikte adapters met beschermkappen op hun plaats om contactoppervlakken vrij van stof en vocht te houden.

Connectoren in bajonetstijl, zoals BNC, hebben slechts een duw- en draaibeweging van een kwartslag nodig, en het forceren van een aandraaiactie met schroefdraad op een bajonetinterface kan de vergrendelingssleuven beschadigen in plaats van de verbinding te verbeteren.

Veelgestelde vragen

• Vraag 1: Wat is een RF-coaxiale adapter

  A: Het is een kort connectorlichaam dat wordt gebruikt om twee coaxiale interfaces met elkaar te verbinden die verschillen qua geslacht, connectorfamilie of oriëntatie, waardoor niet-overeenkomende kabels en apparatuur met elkaar kunnen worden verbonden zonder een aangepaste kabelassemblage.

• Vraag 2: Waar wordt een man-vrouw RF-coaxiale adapter voor gebruikt?

  A: Het converteert een mannelijke interface naar een vrouwelijke interface of omgekeerd, vaak gebruikt om twee kabels met mannelijke aansluitingen te verbinden of om een vrouwelijke aansluiting een bruikbaar mannelijk verbindingspunt te geven.

• Vraag 3: Wat is een flensadapter met 4 gaten

  A: Het is een paneelmontageadapter met een flens met vier schroeven in plaats van een enkele schroefdraadmoer, waardoor een veilig, niet-roterend bevestigingspunt ontstaat voor doorvoertoepassingen in schotten en behuizingen.

• Vraag 4: Wat is het verschil tussen SMA- en BNC-connectoren

  A: SMA gebruikt een kleine schroefdraadkoppeling en bestrijkt een breder frequentiebereik, terwijl BNC een snelle bajonetsluiting gebruikt en gebruikelijk is op bankinstrumenten die op lagere frequenties werken.

• Vraag 5: Kan ik een SMA-kabel rechtstreeks op een N-type antenne aansluiten?

  A: Niet direct, aangezien de twee connectorfamilies qua grootte en schroefdraad verschillen, maar een SMA naar N-adapter overbrugt de twee interfaces zonder dat er een nieuwe kabelassemblage nodig is.

• Vraag 6: Waar wordt een SMA naar MMCX-adapter voor gebruikt?

  A: Het verbindt een compacte MMCX-pigtail, gebruikelijk op GPS- en draadloze modules, met een SMA-afgesloten antenne of testkabel zonder de moduleverbinding opnieuw te solderen.

• Vraag 7: Bent u een directe fabrikant of een handelsmaatschappij?

  A: Ningbo Hanson Communication Technology Co., Ltd. exploiteert zijn eigen bewerkings-, galvaniseer- en assemblagewerkplaatsen en produceert en levert zijn eigen RF-connector- en adapterproducten.

• Vraag 8: Welke producten kunt u leveren?

  A: De belangrijkste producten zijn RF-coaxiale connectoren, adapters inclusief man-vrouw RF-coaxiale adapter en 4-gats flensadapterconfiguraties, hoogfrequente kabelassemblages en kabelassemblages met lage intermodulatie.

• Vraag 9: Kunt u aangepaste RF-adapters maken?

  A: Ja, aangepaste RF-adapters en OEM RF-adapterverzoeken worden ontwikkeld en geproduceerd volgens klanttekeningen of monsters.

• Vraag 10: Hoe waarborgt uw bedrijf de productkwaliteit

  A: Elk productieproces omvat inline-inspectie en afgewerkte onderdelen ondergaan een grondig inspectieproces dat is afgestemd op de eisen van de klant, ondersteund door een interne netwerkanalysator en passieve intermodulatietestapparatuur.

• Vraag 11: Waar exporteert u uw goederen voornamelijk?

  A: Producten worden geëxporteerd naar tientallen landen, waaronder de Verenigde Staten, Duitsland, Japan, Spanje, Italië, het Verenigd Koninkrijk, Zuid-Korea, Australië en Canada.

• Vraag 12: Hoe lang duurt het voordat we een antwoord krijgen nadat we een aanvraag hebben verzonden

  A: Vragen worden doorgaans binnen twaalf uur na ontvangst beantwoord.
