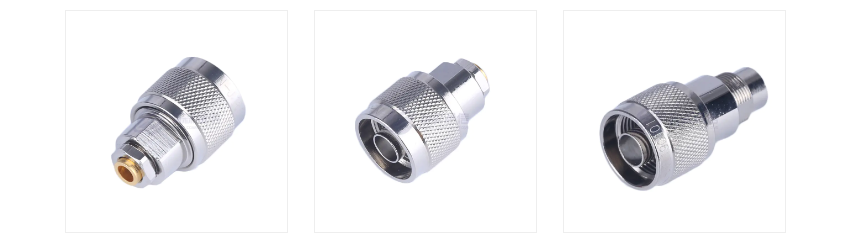

Wat is een N-type RF-coaxiale connector?

De N-type RF-coaxiale connector is een universele RF-coaxiale connector met schroefdraad, ontworpen door Paul Neill van Bell Labs in de jaren veertig ("N" is ontleend aan de eerste letter van zijn achternaam). Het heeft de kenmerken van hoog vermogen, laag verlies en hoge frequentie, en wordt veel gebruikt in communicatie, radar, testinstrumenten en andere gebieden.

1. Kernkenmerken van N-type connector
(1) Frequentiebereik
Standaardtype: 0~11 GHz (sommige precisiemodellen kunnen 18 GHz bereiken).
Type met hoge prestaties (zoals precisie N-type): ondersteunt tot 18 GHz of zelfs hoger (zoals 40 GHz).

(2) Impedantie-aanpassing
50Ω (mainstream, gebruikt voor communicatie en testapparatuur).
75Ω (minder gebruikelijk, gebruikt in specifieke scenario's zoals videotransmissie).

(3) Draagvermogen met hoog vermogen
Gemiddeld vermogen: honderden watt tot kilowatt (afhankelijk van frequentie en ontwerp).
Piekvermogen: tot tientallen kilowatt (kortepulstoepassingen).

(4) Duurzaamheid
Koppelingsstructuur met schroefdraad (stabieler dan BNC) en sterke trillingsbestendigheid.
Metalen omhulsel (messing/roestvrij staal) zorgt voor een goede elektromagnetische afscherming.

(5) Laag verlies
Invoegverlies: <0,1 dB@3 GHz (hoogwaardig model).
Spanning staande golfverhouding (VSWR): <1,3:1 (precisietype kan 1,1:1 bereiken).

2. Structuur van N-type connector
(1) Buitengeleider (mantel)
Metaalmateriaal (verguld/verzilverd/vernikkeld), ontwerp met schroefdraad zorgt voor een strakke verbinding.
(2) Binnengeleider (middelste pin)
Verguld of verzilverd, waardoor contact met lage weerstand ontstaat.
(3) Isolatiemedium
Meestal PTFE (polytetrafluorethyleen), bestand tegen hoge temperaturen en laag diëlektrisch verlies.
(4) Interfacetype
Buitendraad: met middenpin en buitendraad.
Vrouwelijk: met middengat en binnendraad.

3. Belangrijkste punten voor het selecteren van een N-type connector
Impedantieaanpassing: 50Ω-modellen hebben de voorkeur (tenzij 75Ω specifiek vereist is).
Frequentievereisten:
Algemene toepassingen (<6 GHz): Standaard N-type.
Hoogfrequente toepassingen (>11 GHz): Precisie N-type (zoals de HPN-serie).
Milieucompatibiliteit:
Outdoor/militaire kwaliteit: Kies een roestvrijstalen behuizing met waterdichte afdichting (zoals IP67).
Laboratoriumtoepassingen: Vergulde modellen (verminderen contactweerstand).
Interface-compatibiliteit:
Let op het koppelen van man-vrouw-connectoren (zoals man-vrouw-adapters).

4. Veelvoorkomende problemen met N-type RF-coaxiale connectoren
(1). Kunnen N-type connectoren SMA vervangen?
Ja, maar er zijn nadelen: N-type connectoren bieden meer kracht en duurzaamheid, maar zijn groter en minder geschikt voor geminiaturiseerde apparaten met hoge dichtheid. SMA-connectoren zijn meer geschikt voor hoogfrequente, compacte ontwerpen (zoals PCB-modules).

(2). Hoe schade aan N-type connectoren voorkomen?
Correcte werking: Lijn de schroefdraden uit en draai ze vast (vermijd het forceren van de schroeven om de middelste pin te buigen). Gebruik een momentsleutel (aanbevolen koppel: 15~20 in-lb).

(3). Heeft de N-type connector regelmatig onderhoud nodig?
Aanbeveling: Maak het contactoppervlak regelmatig schoon (alcohol-stofvrije doek). Controleer of de schroefdraad geoxideerd is (vervangen als de beplating versleten is).
